こんにちは ふじやん です。

自宅リビングのちょっとした埃などの掃除はコードレスのハンディクリーナーを使っていますが、部屋全体を掃除する時は従来型の掃除機↓をクローゼットから引っ張り出して来ます。
20220712DSC_0982
しかし、ちょっと面倒なのでスティック型のコードレス掃除機↓を購入しました。


以前、スティック型のコードレス掃除機(国内大手メーカー品)を購入したことがありますが、2~3年くらいでバッテリーが劣化しましたので、今回はかなり安価な商品を選びました(バッテリーが劣化した時は商品を買い替えます)。
20220712DSC_0977
軽量で吸引力もまずまずですが、スタンドがありません(安価なのでやむを得ないですね)。

壁に掛けられるようにするか、自立型のスタンドを作るかですが、置き場所を変更することを考慮して自立型スタンドを自作することにします。

早速、作ってみました。
20220712DSC_0985
壁の色にあわせて木材を白く塗装しました。

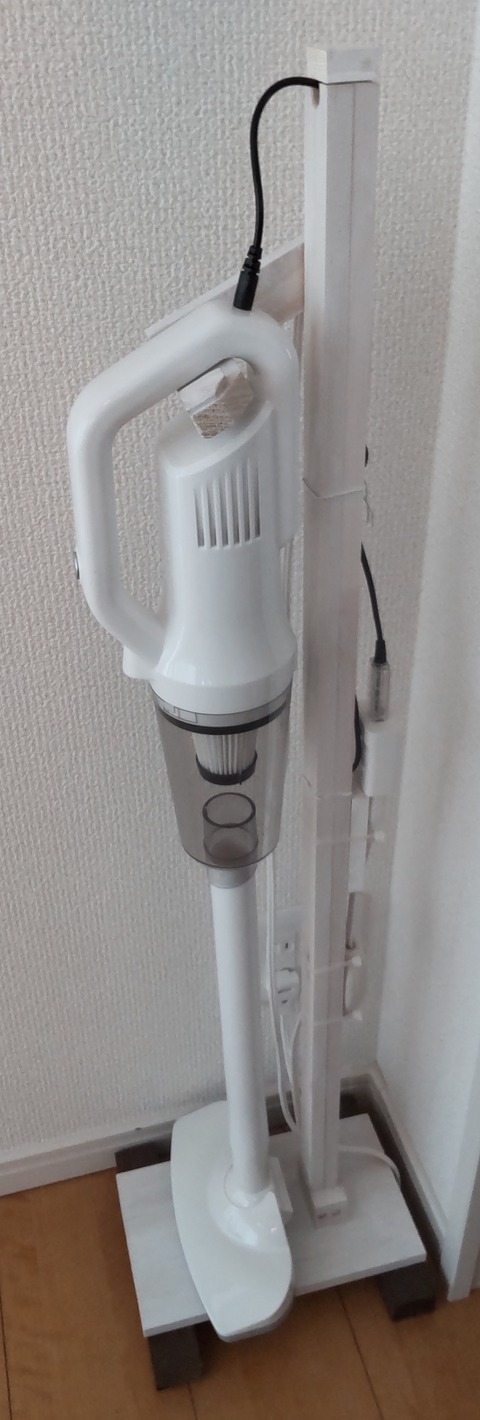

自作スタンドのフックに掃除機を掛け、充電ケーブルを挿します。
20220712DSC_0978
しっかり自立しています。

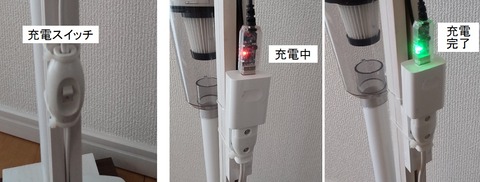

また、スタンドには充電をオン・オフするスイッチを付けました。
20220712DSC_0979
完成です!!

注:USB用ACアダプターは付属していないので手持ちのACアダプターを使っています。充電ケーブルの根本(充電ランプの箇所)に5Vから12Vに変換するDCコンバーター機能が内蔵されています。

1階用(リビングは2階)にもスティック型コードレス掃除機を購入する予定です。
同じ物を購入するか(ただし自立スタンドをもう1台作る手間が掛かります・・)、別のスタンド付き(or自立タイプ)を購入するか、しばらく使ってみて決めたいと思います。


筆者のプロフィールはこちらです。



人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

今年3月16日深夜に福島県沖で発生した地震の影響(火力発電所停止)で遠く離れた伊豆高原の我が家も数時間ほど停電しました。

以前より、冷蔵庫やリビングのテレビはオフグリッドソーラー(ソーラーパネル+バッテリー+インバーター)から給電し、停電しても稼働できるようにしていました。

しかし、地震後の停電時にTVの電源は入ったものの画面が映らず、また、ひかり回線とWiFiも使えなくなりました。

そこで、その対策としてDC出力の無停電電源装置を自作、停電時にも ひかり回線 や WiFi を使えるようにしました。

次は、テレビの停電対策です。

浴室天井裏に設置されているブースター電源↓と分配器です。
20220612DSC_0805
このブースター電源が停電でオフしたためTVが映らなくなりました。

この対策としては、以下の方法が考えられます。

(1)市販UPSをブースター電源に取り付ける
 20220612omron-by35s

(2)ACアダプターを使うタイプのブースター電源に交換、DC出力の無停電電源を自作してACアダプターの代わりに取り付ける
 20220625ブースター電源

(3)手持ちの小型ポータブル電源(バッテリー内蔵)をブースター電源に取り付ける
 20220626pt-power
  停電時に手動でポータブル電源からの給電に変更するため切替スイッチをあらかじめ配線し、ポータブル電源は浴室横にある洗面室の棚に置く

(4)分配器(1端子のみ通電)を全端子通電型に変更し、オフグリッドソーラーから給電されるリビングのTVからアンテナへ通電する(TVやレコーダーには通電機能があります)
 20220625bunpai

◆検討結果
(1)と(2)はかなりコストが掛かるうえにバッテリー機器を浴室天井裏に常設することになるのでボツにします。
(3)は、浴室横の洗面室に置くポータブル電源までの配線を通すため壁に穴を空ける必要があるため、これもボツです。
(4)は、全端子通電型の分配器に交換するだけですのでこれに決定します


早速、Amazonで分配器を購入し、交換しました。
20220626DSC_0806
交換後、正常にTVが映ることを確認してからブースター電源をオフにすると、あららTVが映りません。

TVのアンテナ通電機能はオンに設定しています。

う~ん、困りました。(^_^;)

ひょっとしたら、オフにしたブースター電源のところでアンテナへのDCがカットされている可能性があると思い、ブースター電源を撤去してみました。

無事、TVが映りました。(^^♪

これで停電になってもオフグリッドソーラーの電力でTVを見ることができます。




筆者のプロフィールはこちらです。



人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

先日6/12、停電時にも ひかり回線 や WiFi を使えるようにDC出力の無停電電源装置を自作しました。↓

正常に動作していますが、バッテリー電圧が12.2V(=ACアダプターの出力電圧)とやや低めのため、サルフェーションによるバッテリー劣化が心配です。
20220614DSC_0873

注:鉛バッテリーは放電時、電極板の表面にサルフェーション(非伝導性結晶皮膜)が発生します。 この時のサルフェーションはとても柔らかい物質のため、すぐにバッテリーを充電するとサルフェーションは電解液に溶け込みます。 しかし、放電したバッテリーを長時間放置すると結晶化したサルフェーションが硬質化し充電しても電解液に戻らなくなり、バッテリー容量が減少します。

12.2V程度でもサルフェーションが発生するのかどうか不明ですが、念のため、バッテリー電圧をもう少しUPすることにします。

使わなくなったACアダプターをさがしたところ出力15V(2.4A)のアダプターがありましたので、これを使うことにします。
20220614DSC_0882
しかし、これでは少し電圧が高すぎますのでダウン・コンバーターで電圧を下げます。

以前、6Vバッテリーを充電するために使ったDCコンバーターを持っていましたので、これを使って電圧を下げます(出力電圧をボタンで調整)。
20220614DSC_0880
このコンバーターは電圧・電流計を内蔵していますので、先日取り付けた電圧計を外してこれを取り付けるためのホルダを端材で作ります。
20220614DSC_0878
ホルダにセットしたDCコンバーターを端材ケースに取り付けました。
20220614DSC_0881
DCコンバーターを付けた後の構成図です。
20220614diy-ups
DCコンバーターの配線が剥き出しなので端材でカバーします。
20220614DSC_0888
バッテリー電圧12.9V(電流0.85A)で、ちょうど良いぐらいと思います。

完成です!!

次は、TVアンテナ用ブースター電源の停電対策です。



筆者のプロフィールはこちらです。



人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

今年3月16日深夜(23時34分)に福島県沖で発生した地震の影響で遠く離れた伊豆高原の我が家でも停電が発生したことを4/21の記事にてお伝えしました。

この時、オフグリッドソーラー(ソーラーパネル+バッテリー+インバーター)に付けてある電源自動切替器は電力会社側に切り替わっていましたので、これをインバーター側に手動で切り替えてテレビの地震情報をみようとしました。

しかし、インバーター出力でテレビの電源は入りましたが画面が写りませんでした。(^_^;)

仕方がないので地震情報はスマホで確認し(WiFiも使えなくなりスマホの回線だけが頼りでした)、その日はおとなしく寝ることにしました(翌朝までに停電は復旧していました)。

後日確認すると、風呂場の天井裏にTVアンテナのブースター用電源(DC15Vを供給)があり、それが停電でオフしたことがTV画面が写らなくなった原因でした。

そこで、停電時でもそれら(テレビとWiFi関連機器)を使えるようにしたいと思います。

まずは、WiFi関連機器にUPS(無停電電源装置)を付けることにします。安価なUPSを探しましたが、正弦波出力だと小型製品で1.6万円ほどかかります。
20220612omron-by35s
また、バックアップできる時間がちょっと短いようです。
20220612backup-jikan
負荷20Wの場合で90分しか持ちません。

WiFi関連機器は、ひかり回線のDSUとWiFiルーターですが、これに加えてネットワークHDDを無停電電源装置に繋げたいと思います。
20220612DSC_0876
確認するとこれら3機器ともACアダプターを使っていますので、DC出力の無停電電源装置を作りこれをACアダプターの代わりに繋いでバックアップ可能時間を長くすることにします。

◆バックアップ時間を長くする方法
・バッテリー容量を大きくします 7Ah → 20Ah
・市販UPSはバッテリーの12V直流をAC100Vに変換して供給しているので変換ロスが生じますが、自作UPSではバッテリーのDCをそのまま供給します
20220612sihan-ups

ただし、ひかり回線のDSUはACアダプターが5V出力(電流1A)でコネクタを見るとUSBタイプBになっていましたので、車用のUSB変換アダプターが使用できそうです。

ダイソーで買って以前に使っていたUSB変換アダプター(1口タイプ)がありましたのでこれを使います(現在はUSB2口+シガーソケット付きを車で使用しています)。
20220611usb-socket
バッテリーは Amazon で下記を調達しました。
20220612battery
また、バッテリー電圧をチェックするために電圧計を付けます。
20220612volt-meter
バッテリーの上にUSBアダプターや電圧計を取り付けるために端材でケースを作ります。
20220612DSC_0867
端材で作ったケースにアダプタや電圧計を取り付けバッテリーに被せました。
20220612DSC_0868
ひかり回線DSUの下段に自作した無停電電源装置(バッテリー)を設置しました。
20220612DSC_0873
無停電電源装置の構成図です。
20220612diy-ups
これで停電してもWiFiとネットワークHDDを使用できます。(^^♪

ただし、バッテリー電圧が12.2Vとやや低めです(ACアダプターの出力が12.2Vのため)。

鉛バッテリーは満充電(約13V)に近い状態を維持した方が劣化が少なく寿命を保ちます。

注:鉛バッテリーは放電時、電極板の表面にサルフェーション(非伝導性結晶皮膜)が発生します。 この時のサルフェーションはとても柔らかい物質のため、すぐにバッテリーを充電するとサルフェーションは電解液に溶け込みます。 しかし、放電したバッテリーを長時間放置すると結晶化したサルフェーションが硬質化し充電しても電解液に戻らなくなり、バッテリー容量が減少します。

12.2V程度でもサルフェーションが発生するのかどうか不明ですが、念のため、後日 別のACアダプターを探してバッテリー電圧をもう少しUPしたいと思います。

また、風呂場の天井裏にあるブースター電源についても停電対策を検討することにします。
20220612DSC_0805




筆者のプロフィールはこちらです。



人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

先月3月16日の23時34分に福島県沖で地震が発生し福島県で震度6強、関東の一部でも震度5弱の揺れがあり、首都圏で約210万戸が停電しました。

この時、震源からかなり離れた伊豆高原の我が家も停電しました。

こういう時に備えてオフグリッドソーラーを設置してリビングのTVや冷蔵庫へ給電しています。

しかし、停電が深夜に発生したこともあり、バッテリーを保護(寿命の到来を遅くする)する目的で付けてある自動切替器(注)がインバーター出力から商用電力(東電)に自動的に切り替っていたためTV等の電源が突然切れました(注:バッテリーの電圧が設定した基準を下回ると自動的に商用電力に切り替えている)。

20201015_145922
そこで屋外に設置してあるインバーターや自動切替器を収納してあるボックスのところへ行き、手動でインバーター出力へ戻しました。

でも深夜に屋外へ行っての切替作業は嫌ですね。

そのため自動切替器を屋内(2階リビング)に移設することにしました。

また、オフグリッドソーラーを日常使いしているため、停電発生時にバッテリー電圧が下がっていると冷蔵庫等へ充分な時間の給電ができない懸念が残りますので、たまたまPayPayのキャンペーンで安価になっていたポータブル電源を購入しました。
20220421Delta1000
このポータブル電源を介して冷蔵庫等に繋いでおくと、普段は接続されたACをそのまま冷蔵庫等に給電し、ACが切れると50㎳でこのポータブル電源からの出力に切り替わる機能があります。
20220421eps
よって、停電後にオフグリッドソーラー(インバーター)の出力も切れると、ポータブル電源に切り替わりその分だけ稼働時間が伸びることになります。

次にポータブル電源 ECOFLOWと自動切替器を収納する小さいラックをDIYで作りました。
20220421DSC_0612
カバーの板を付けてちょっと見栄えを改善しました。
20220421DSC_0616
また、停電時にインバーター出力(AC100V)で照明を点けるよりも、バッテリーのDCで直接点ける方が効率が良いので、照明を自作することにします(LEDランプ↓は購入しました)。
20220421DSC_0599
(注:電球タイプの直流LEDの価格がかなり上がっていたので上記を購入)

これを収納するランプシェード↓を作り、
20220421DSC_0603
白い模様の入ったテープを貼って先ほどのラックの上に置きました。
20220421DSC_0617
点灯するとこうなります。
20220421DSC_0618
上に吊るすと更に明るくなります。
20220421DSC_0619
これで停電対策が強化されました。(^^♪




筆者のプロフィールはこちらです。



人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

4/7の記事↓にて太陽光発電6基目に市販の駐車場ゲートを付けたことをお伝えしました。

↓前回DIY施工した駐車場ゲートとその右側のフェンスです。
20220405DSC_0569
注:ゲートは全幅303㎝(柱含む)で高さ121㎝です。

今日は、ゲートの左側にフェンスを設置します。
20220406フェンス
左側には水道メーターがありますので、市販ゲートに鍵を掛けても水道検針が行えるよう白線に沿ってホームセンターで購入したフェンス(戸建てや発電所でも見かけるタイプです)を設置します。
20220406メッシュフェンス
束石を半分ほど埋めて支柱を立て、メッシュフェンスを支柱にネジ止めします。
20220406DSC_0567
これでフェンス施工が完了しました。(^^♪
20220406DSC_0574
ゲートに鍵を掛けたまま水道の検針を行えます。

6基目のフェンス施工に材料費がどれくらい掛かったか整理しました。
20220411フェンス費用
材料費だけでもかなり掛かりました。(^_^;)

それでも業者に依頼すると(使用材料が変わり仕上がりはもっと綺麗ですが)3桁万円近くになるかと思います。



筆者のプロフィールはこちらです。

人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

4/5の記事にて太陽光発電6基目のDIYフェンス施工の状況をお伝えしました。

ソーラーパネルの前方は、ビニールハウス用の径19.1mmのパイプを直交クランプで組んでフェンスにしました。
20220404DSC_0558
パネルの奥と後方も同様の方法でフェンスを施工中です。

次は、道路との接続面です。
20220329tepco_16_52
ここは敷地内に小屋がありますので、車の出入口も必要です。そこで一軒家の駐車場でよく見かける市販の駐車場ゲートを付けることにします。
20220405gate084619049
ゲートの右側は、ブロックを2段積みその上に以前に設置したフェンスと同じものを付けます。
20220405DSC_0560
市販ゲートとその右側のフェンス設置がほぼ完了しました。
20220405DSC_0569
注:ゲートは全幅303㎝(柱含む)で高さ121㎝です。

次は、ゲートの左側ですが、今日はここまでです。
