こんにちは ふじやん です。

手持ちのデバイス(機器)で大容量ポータブル電源を自作中です。
20210124_182008
このポータブル電源は主に車で使用することを前提にしていますので、ソーラーパネルとACアダプター(or小型バッテリー充電器)からの充電に加えてシガーソケットからの充電機能(走行充電)が必要です。いわゆる3Way充電です。

ポータブル電源のバッテリー電圧が低い時(~12V程度)はシガーソケットからのケーブルをそのままバッテリーの充電端子に繋げば充電できますが、車のバッテリー電圧と同程度(走行時は約13V)になるとあまり充電できなくなります。

それらの問題を解決するため走行充電器が市販されており、
20210128newera

走行充電器が充電するサブバッテリーにあわせて充電電圧を可変して適切に充電します。(注:キャンピングカーなど更に大容量のサブバッテリーを付ける場合に大電流で充電するために使用されます)

一方、自作中のポータブル電源にはソーラーチャージコントローラーを付けて、バッテリーにあわせて適切に充電する機能を備えています。

ただし、ソーラーパネルからの電圧は(パネル容量や仕様で異なりますが)通常、15~30V程度あるためチャージコントローラーがこの電圧を適切に下げて充電します。

従ってシガーソケットの電圧(12~13V程度)を15V程度に昇圧してからソーラーチャージコントローラーに加えると良いことになります。(注:シガーソケットを使用する場合は110W以下で使用する必要があります)
20210128juden-circuit
そこで昇圧型のDC-DCコンバーターを購入して取り付け

そこにシガーソケットに接続するケーブルを繋ぎました。
20210128_154442
また、ソーラーチャージコントローラーのLCD表示にて充電中であることはわかりますが、充電電流がどの程度かわかりません。(電流を表示できるコントローラもありますが、サイズが少し大きくなり価格もUPします)

そのため安価な電圧電流計(手持ち)を取り付けることにします。
(取付前)
20210124_182554
(取付後)
20210128_154843
充電電流5Aで充電中です。これで充電状態が分かりやすくなりました。

これまでの関連記事はこちらです。







それでは、1/26~1/27の発電量です。(各発電所の仕様はこちらです)


1/26の5基合計の発電量は881kWh(日想定差-129kWh)で、1/27は427kWh(日想定差-583kWh)でした。
20210127pv
月発電量は25,739kWhで想定差は1/25の-806kWhから-1,517kWhへ拡大しました。
20210127pvm
前年同月比は1/25の+2,049kWhから+2,694kWhに伸長しました。

このことから昨年1月は天候が良くなかったことがわかりますね。

今日も一日雨模様(東京は雪も舞ったようです)で発電量伸びていませんので、今月の想定比マイナスがほぼ確定です・・・(^_^;)



筆者のプロフィールはこちらです。


人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

前回記事にて、ブレーカーが落ちてヒューズが切れた原因はDC-ACインバーター(正弦波1500W)が故障したためであることをお伝えしました。

そこで代わりのインバーターをネットで探したところ、無線リモコン付きのインバーターを見つけました。(24V入力、正弦波出力2000W)

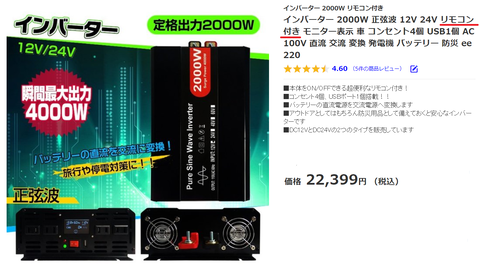

20201011inv1
長雨が続いた時など、バッテリーの電圧が低下しインバーターがアラーム音を出して停止することがありました。

その場合、バッテリー電圧が戻ってもアラームが解除されないため、部屋から外に出てインバーターの電源スイッチをオフ→オンする必要があり手間がかかっていました。(^_^;)
(有線のリモコンが付いていましたが外から部屋の中への配線が難かしいので有線リモコンは使っていませんでした)

無線リモコンがあれば、2階の部屋からインバーターの電源スイッチをオフ→オンできますので便利です。

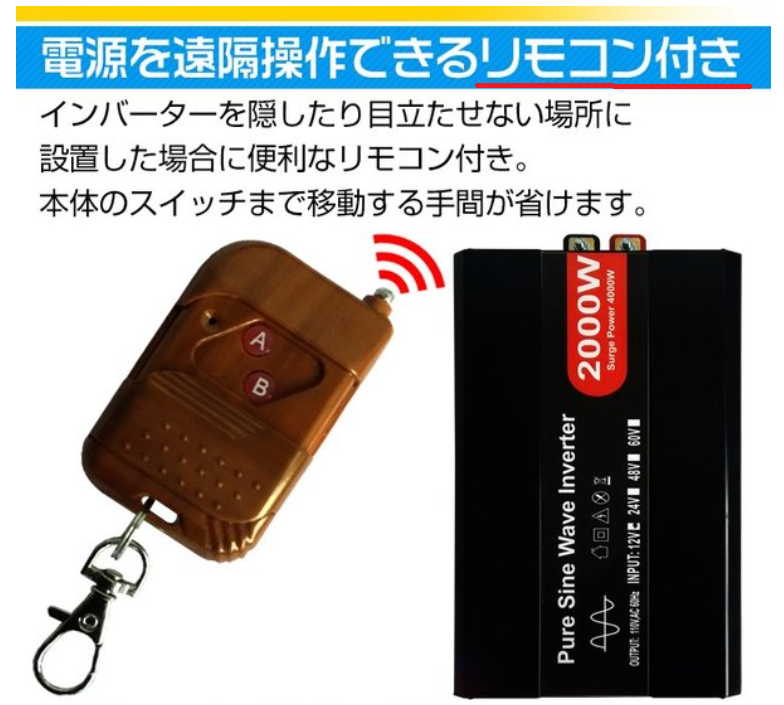

20201011inv2

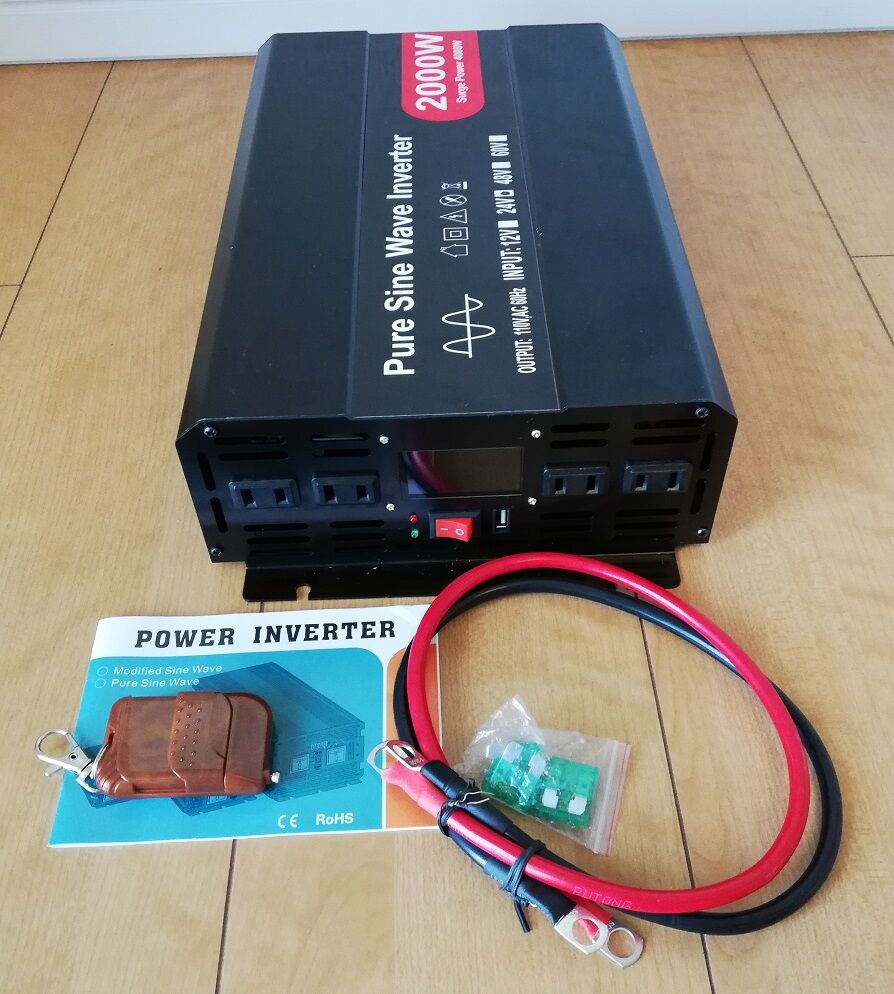

注文したインバーターが昨日届き、
20201011_163956

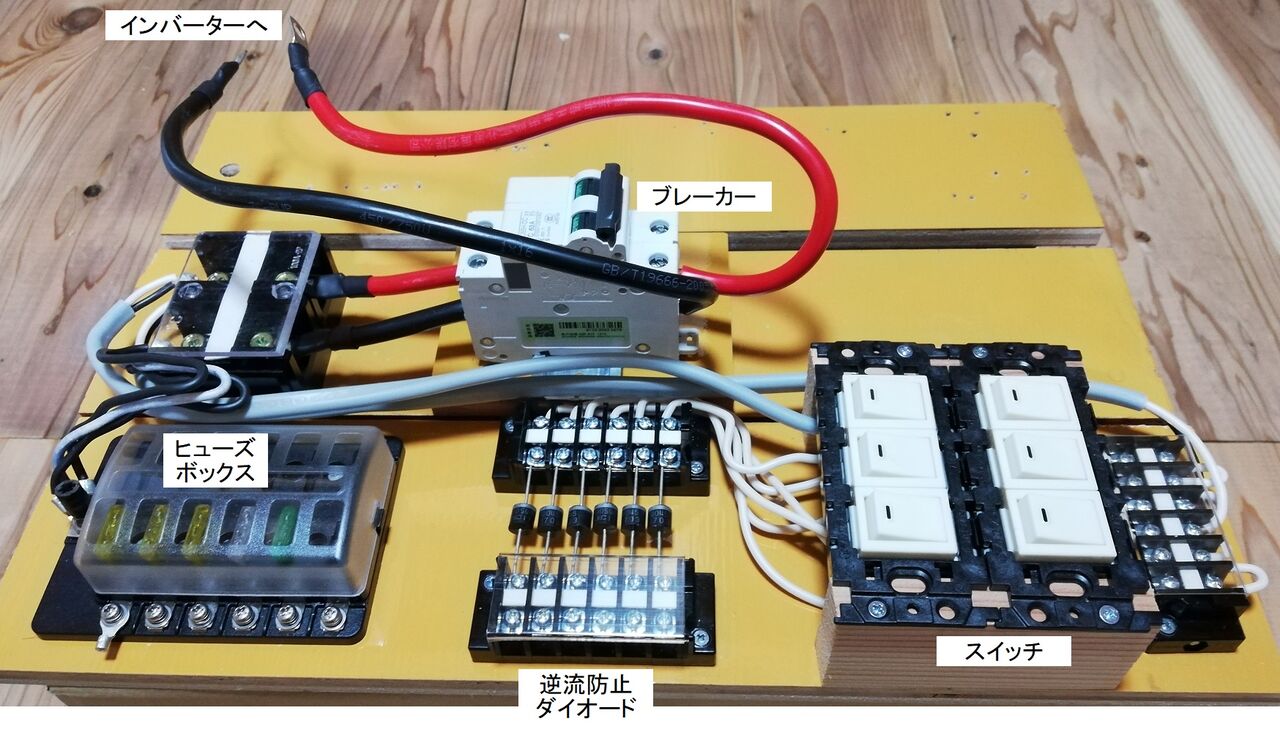

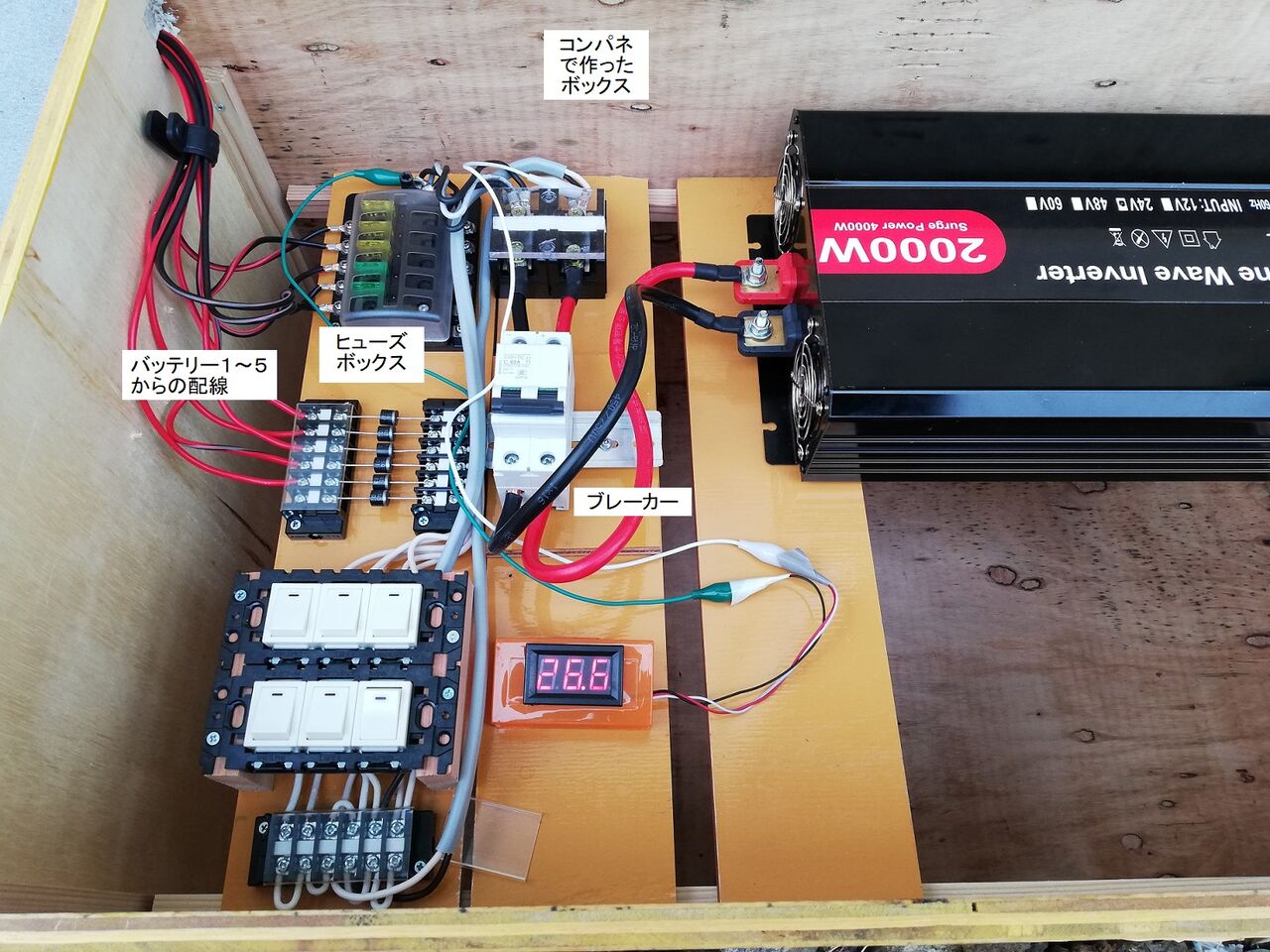

今日は久々に天候も回復しましたので、バッテリー(5組)からインバーターへの接続部の回路↓
20201009_142902
とインバーターを取り付けました。
20201011_165302
20201011_165333

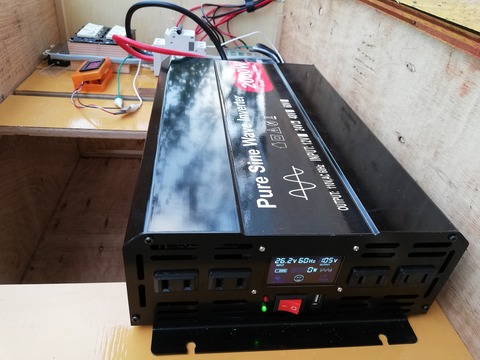

リモコン↓でオン→オフできることも確認しました。
20201011_173410

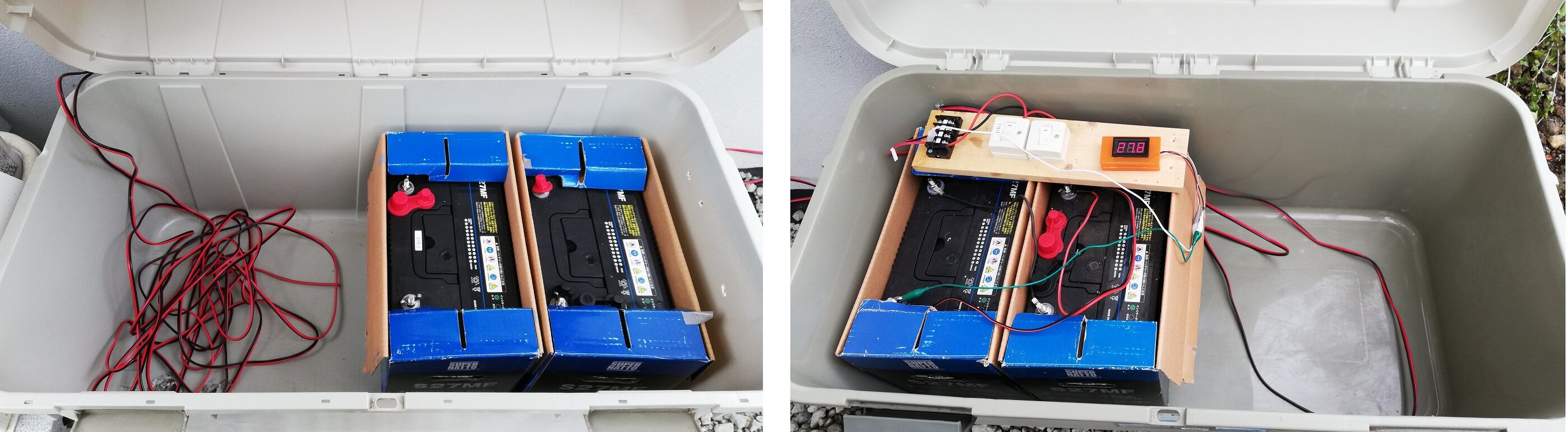

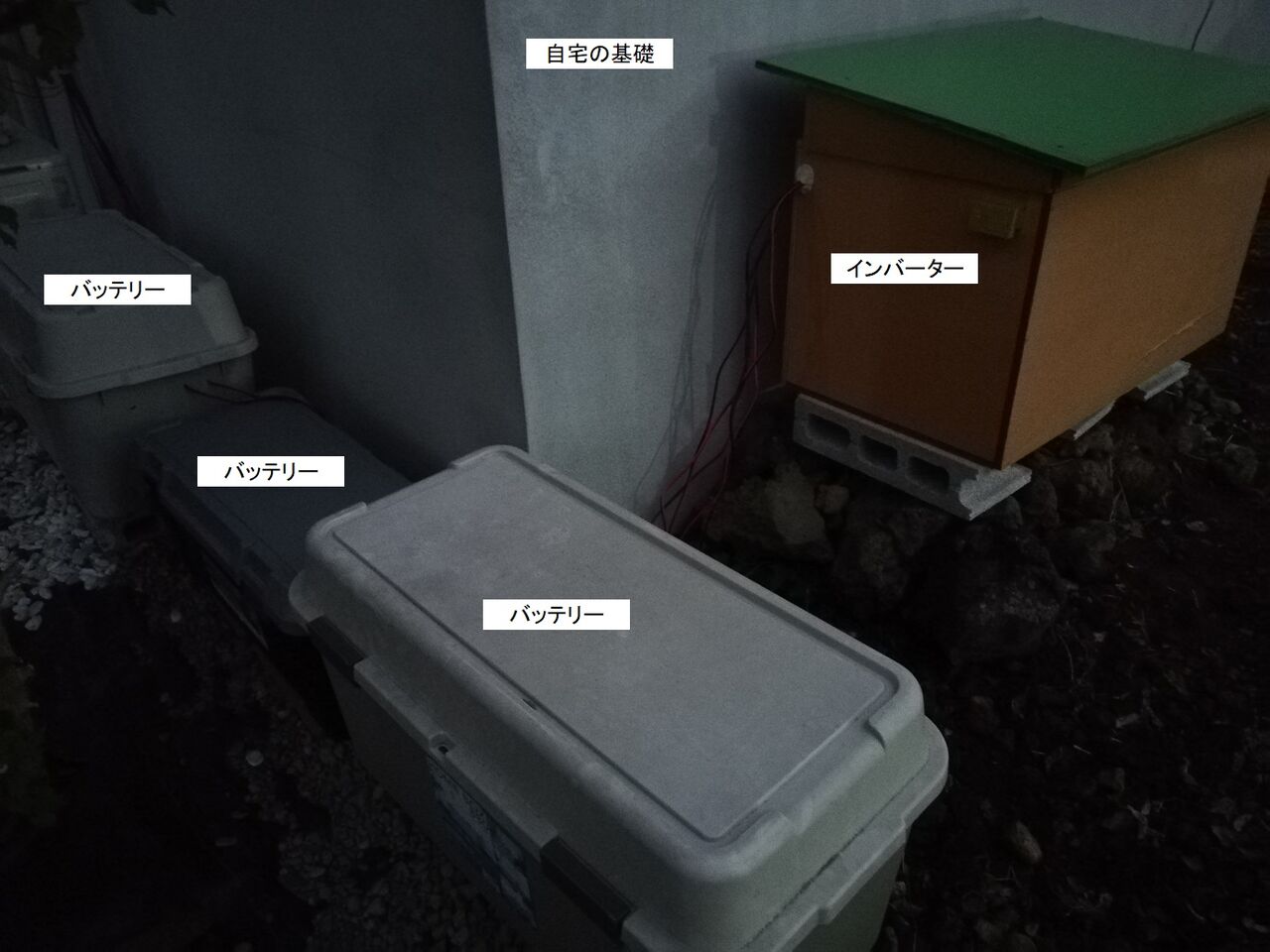

バッテリーとインバーターを収納したボックスです。
20201011_173045
日が暮れてきましたので、今日はここまでです。

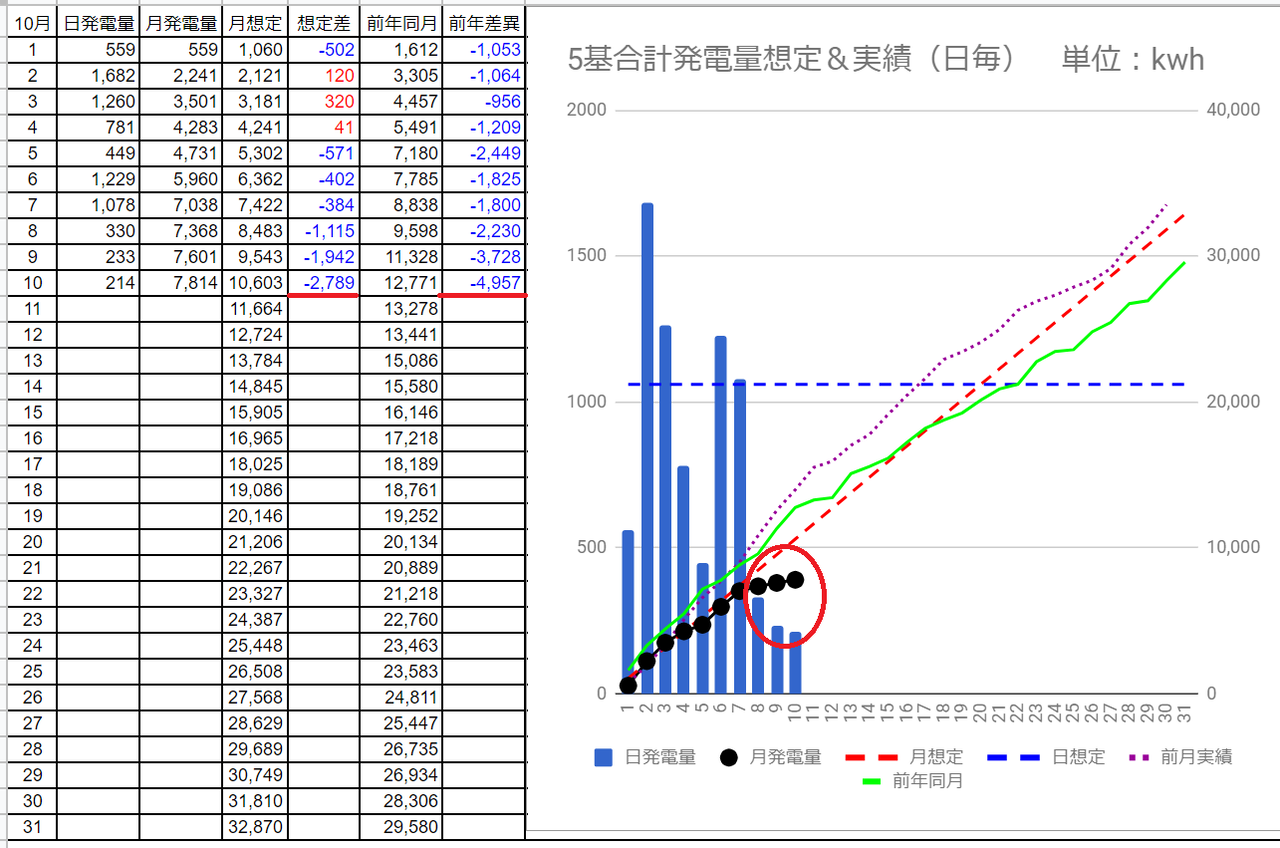

それでは、10/9~10の発電量です。(各発電所の仕様はこちらです)

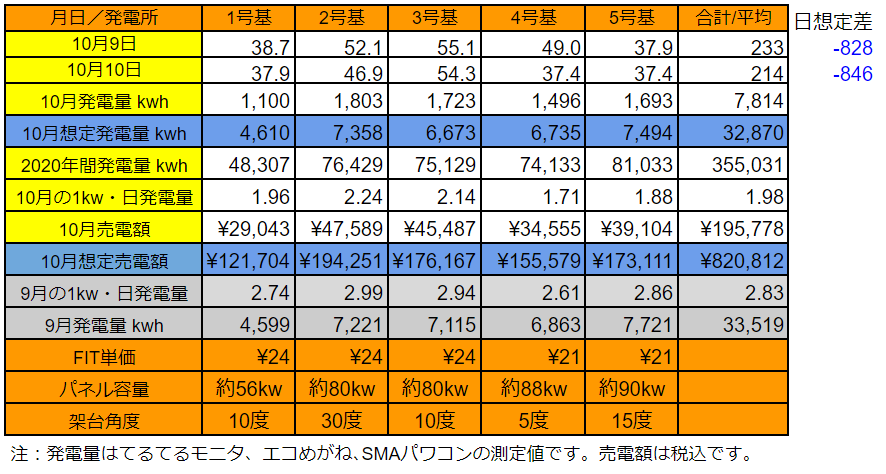

10/9の5基合計の発電量は僅か233kWh(日想定差ー828kWh)、10/10も僅か214kWh(日想定差-846kWh)でした。
20201010pv
10月の発電量は7,814kWhで想定差は10/8の-1,115kWhから-2,789kWhに拡大しました。
20201010pvm
前年同月比は更に酷く10/8の-2,230kWhから-4,957kWhに拡大しました。

う~ん、今月も7月のように大幅マイナスになりそうな気配が漂ってきました。(^_^;)



筆者のプロフィールはこちらです。


人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

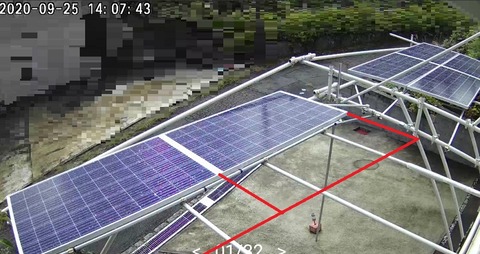

前回までにパネル6枚を架台に載せ、
20200925_140744
(残る2枚は庭で運用中のパネルを移設予定)

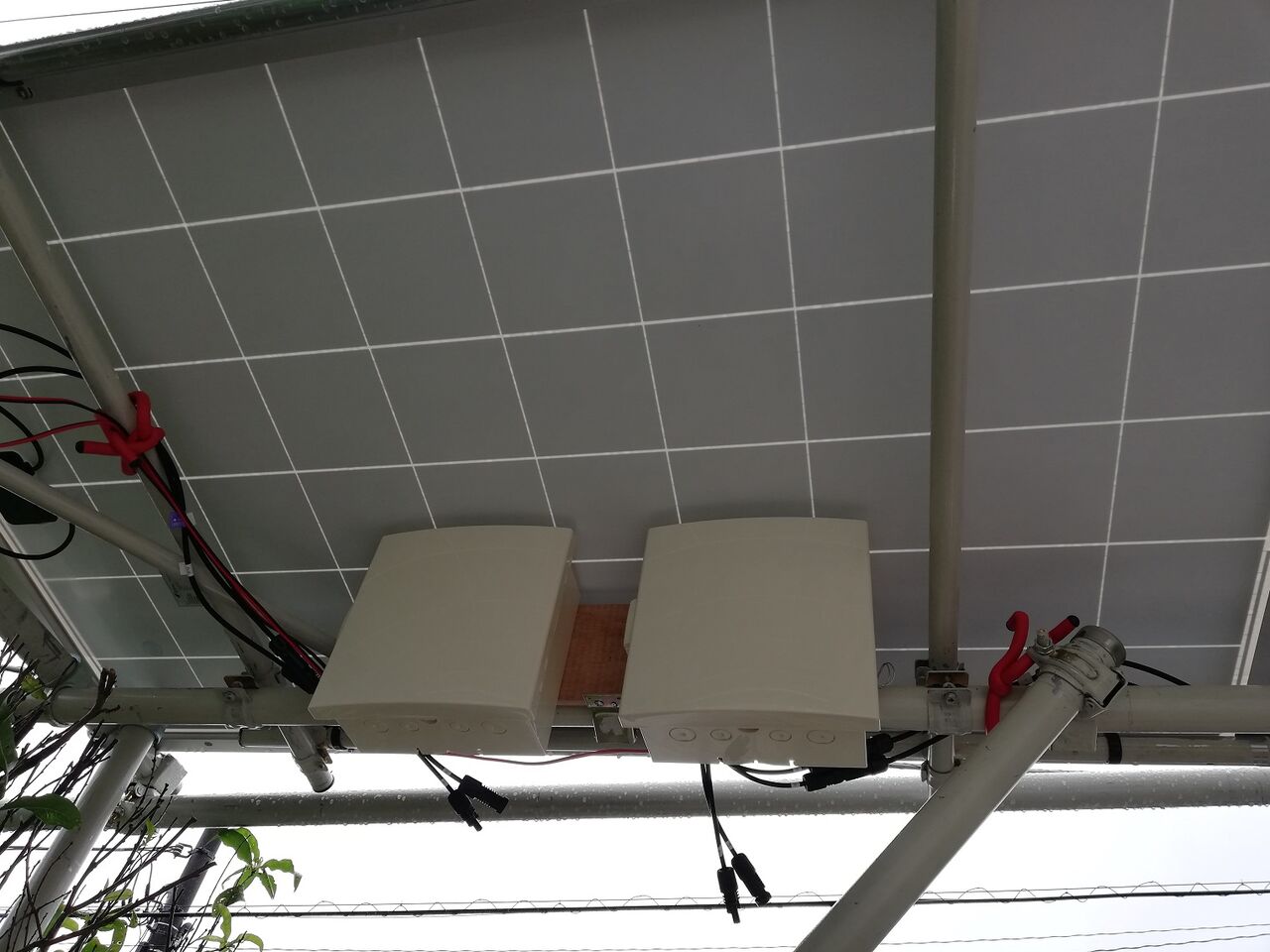

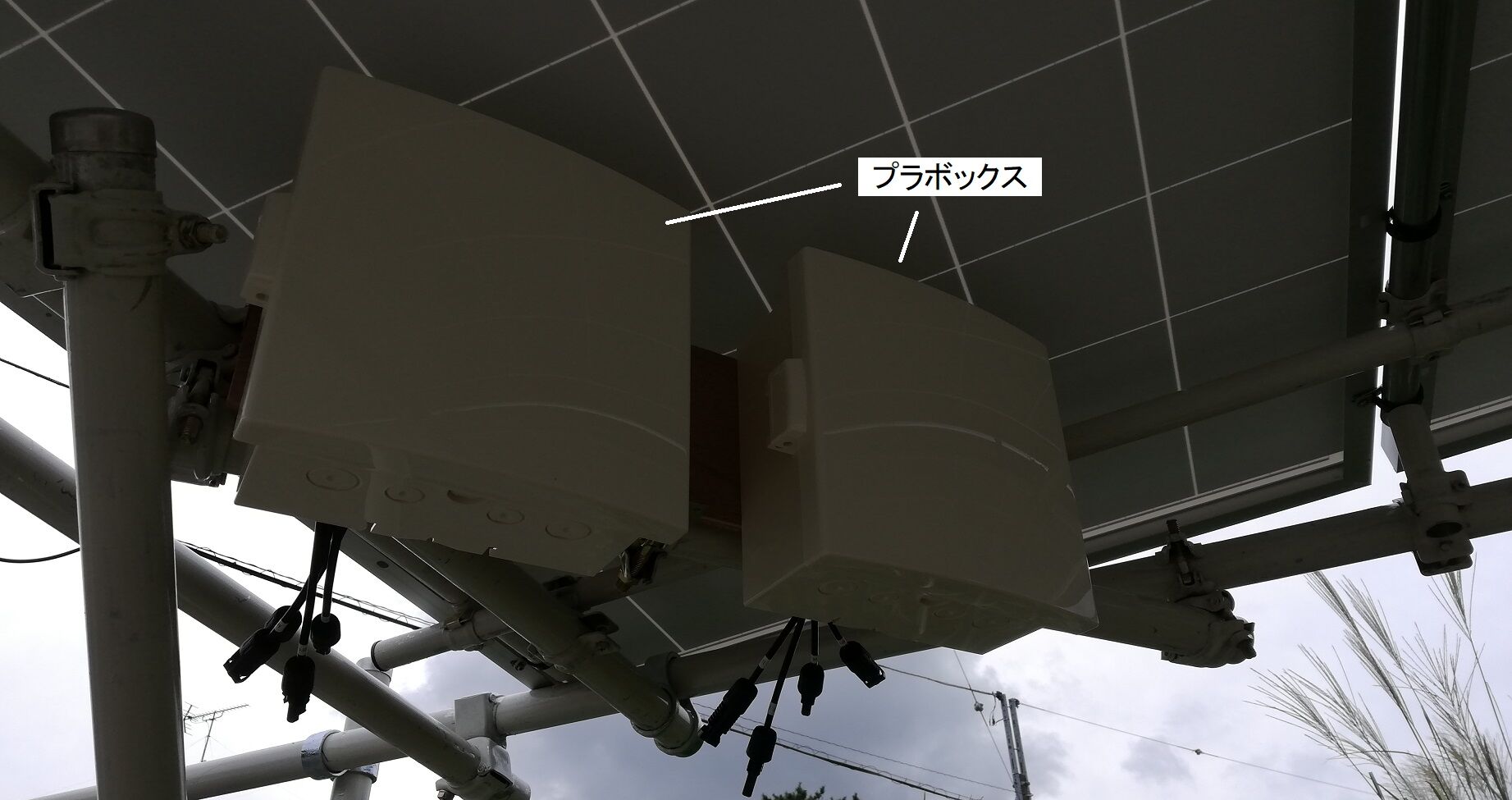

プラボックス2個にソーラーチャージコントローラーを収納し取り付けました。
20200925_131926
今日はその続きです。

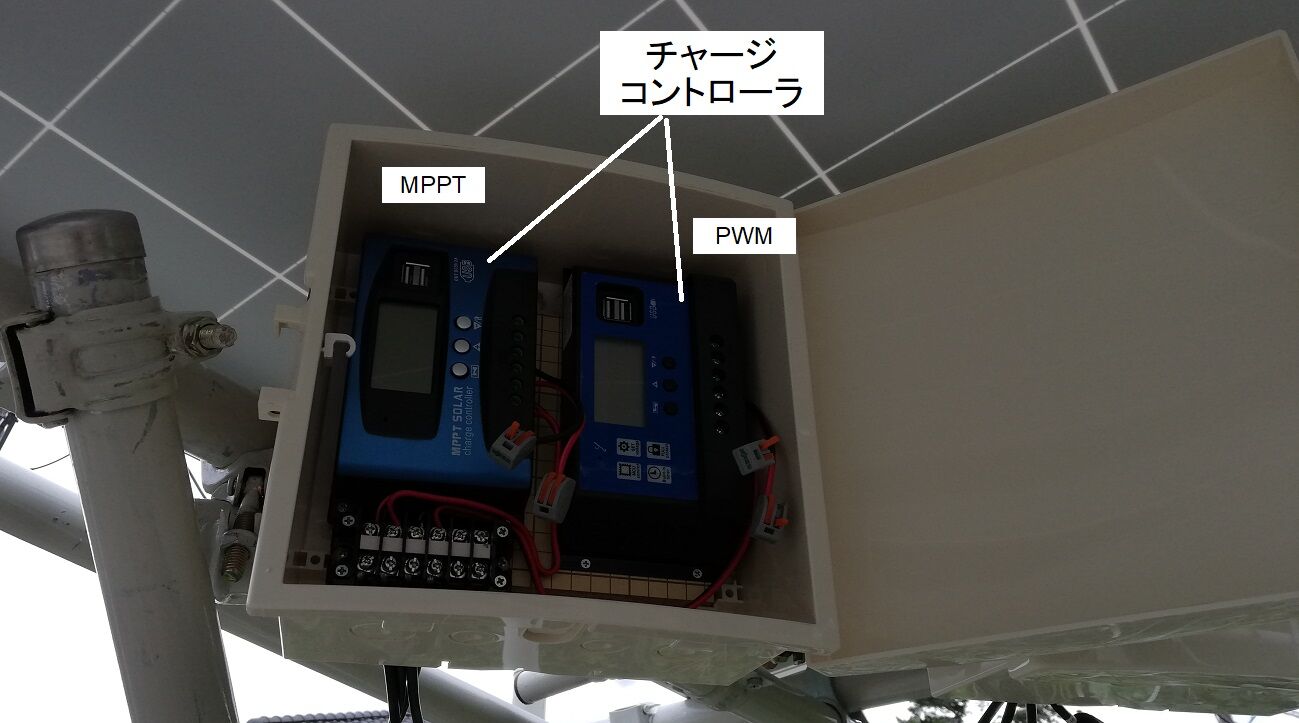

追加のプラボックス2個にコントローラーを収納して
20200929_160831
取り付けました。
20200929_170034
(仮設置で動作テストを行ったコントローラーです)

次は、バッテリーです。

今まではディープサイクルバッテリー(S27MF)6個とリチウムイオンバッテリー2個、計8個のバッテリーで運用していました。

パネルが計8枚になり、チャージコントローラーを8個、12Vバッテリー各2個の計16個のバッテリーを揃えると良いのですが、予算の都合もあり、とりあえず今回はチャージコントローラー6個、バッテリー6組(計12個)の構成とします。

注:2個のコントローラーはパネル各2枚を接続します。

バッテリーが4個増えますので配置場所を整備します。
20200929_155851

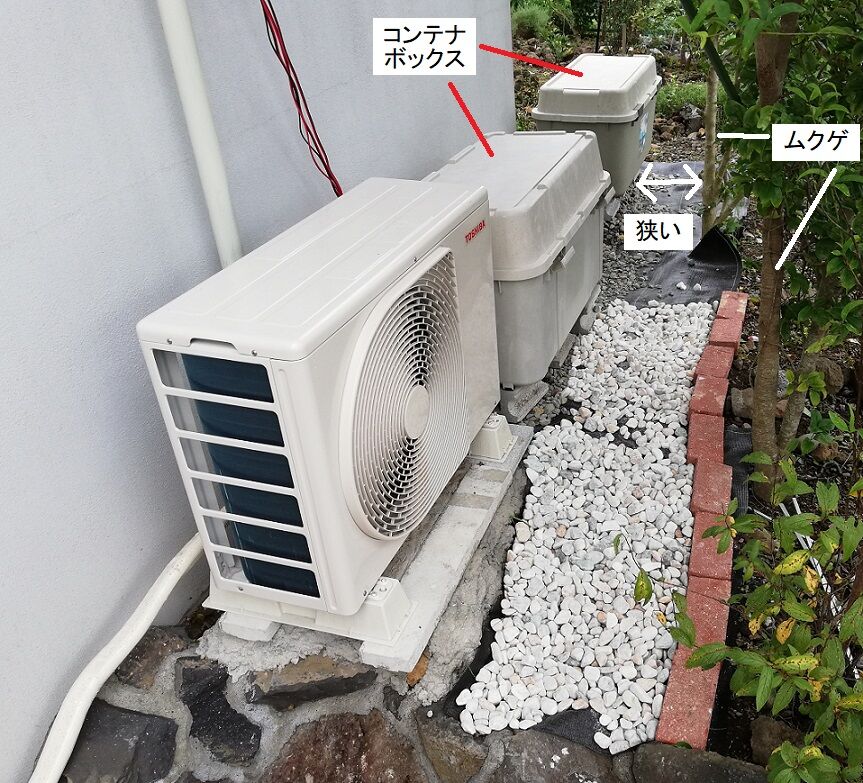

エアコン室外機の向こうにコンテナボックス2個をくっつけて並べようとしましたが、奥側のボックスとムクゲの木の間が狭すぎて(メンテ時などに)通れなくなります。

そこで奥側ムクゲの木の向こう側に少し離して配置しました。

コンテナボックス2個に計8個のS27MFバッテリーを収納します(4個は注文中です)
20200929_155915

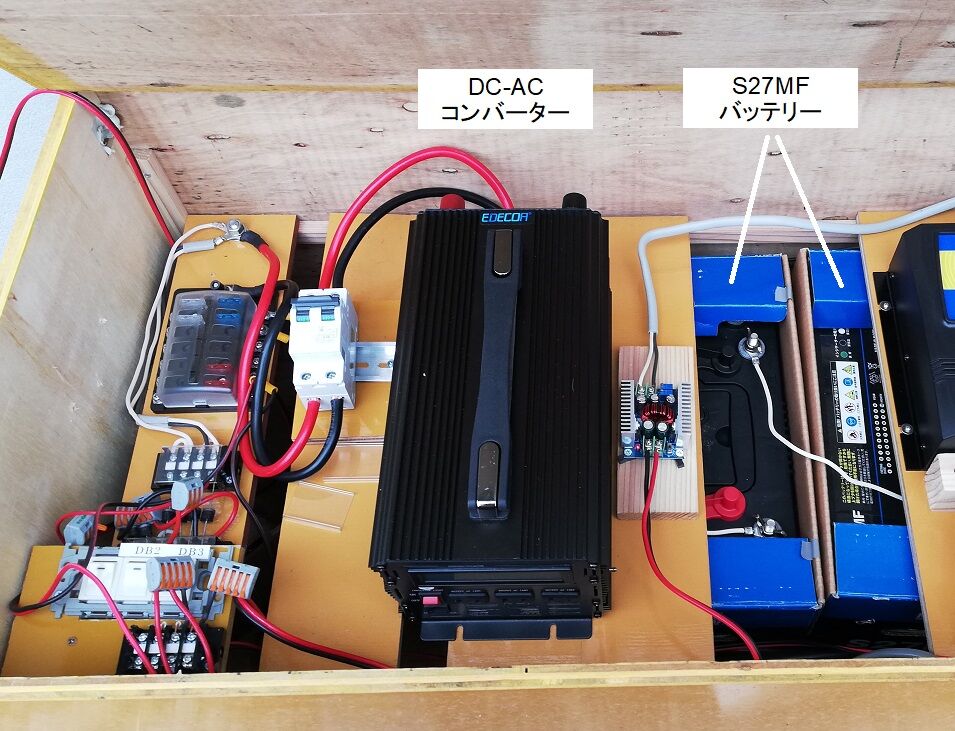

S27MFの残る2個はDC-ACコンバーターの収納ボックスに配置し、
20200929_160642
リチウムイオンバッテリー2個には別のボックスを用意することにします。

今日はここまでです。

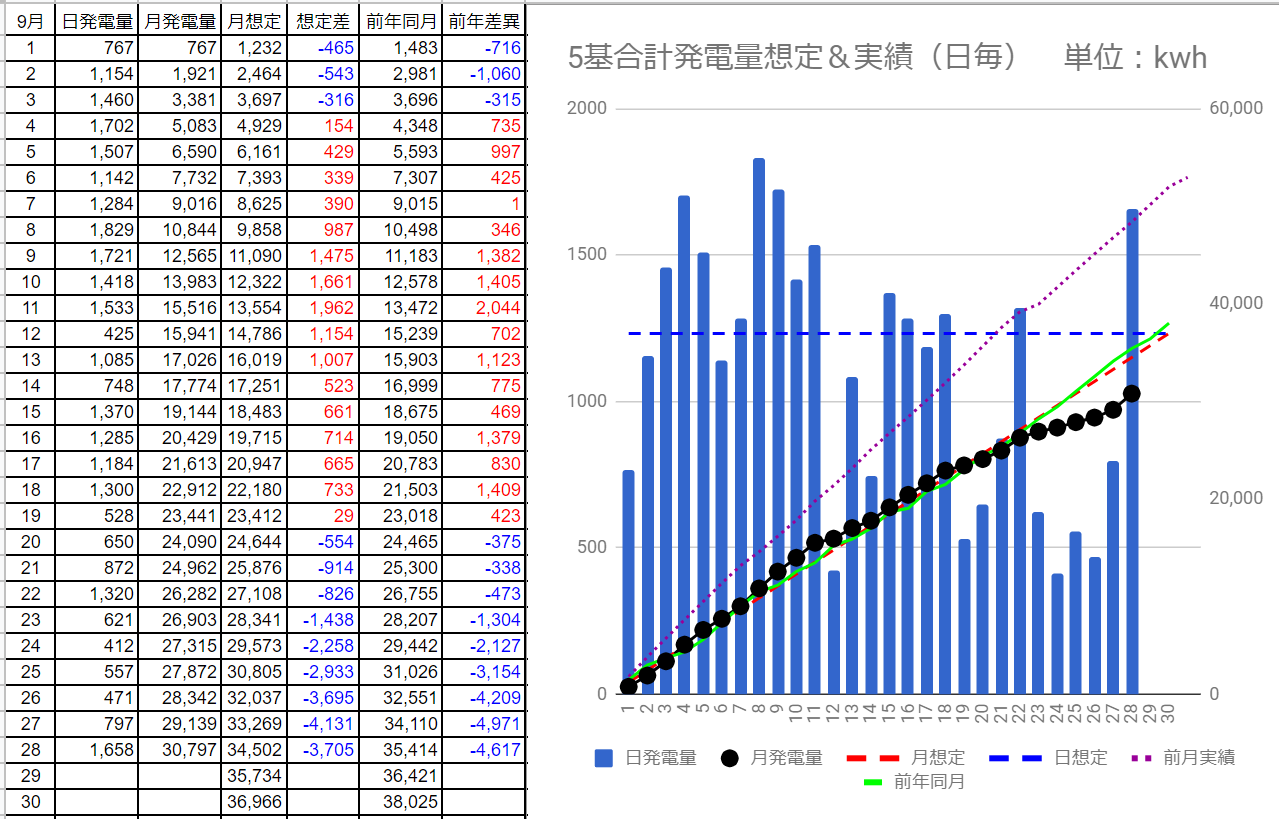

それでは、9/27~9/28の発電量です。(各発電所の仕様はこちらです)

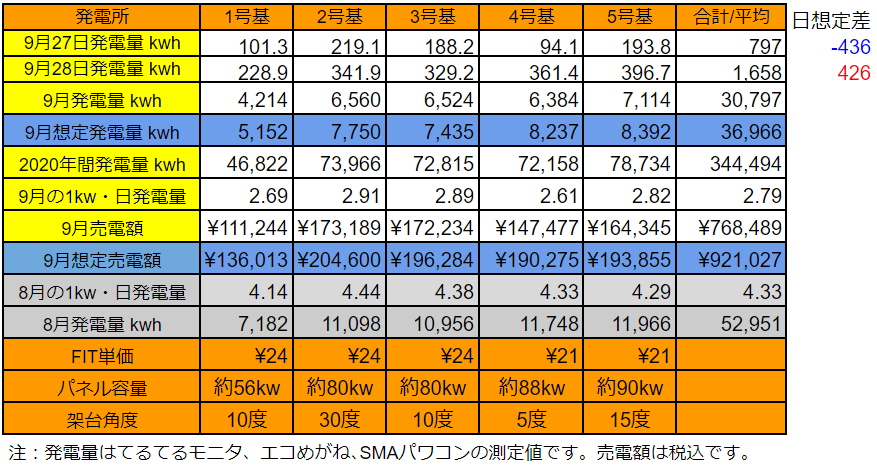

9/27の5基合計の発電量は797kWh(日想定差-436kWh)、9/28は1,658kWh(日想定差+426kWh)でした。
