こんにちは ふじやん です。

先日12/8、自作した温室をスマホで開閉できるようにして運用を開始しました。

スマホで温室屋根を開閉できるのは超ベンリです。
20211129DSC_0827b
天気が良い日は屋根を開かないと温度が40度ほどに上昇するため朝9~10時頃に屋根を開いています。

そうすると30℃手前くらいで温度上昇が止まるのでちょうど良い感じです。

ただし、夜間の暖房に問題がありました。

ポリタンクの温水を100Wの水槽用ヒーターで加温し
20211222DSC_0904
コントローラー↓で温水を35~40℃に制御しています。

↑ヒーターやコントローラーは以前に購入したものを流用しました。

それでも夜間は外気温プラス2~3度くらいまで温室の温度が下がります。暖房能力が足りないようです。

温室内は最低でも5℃以上をキープしたい(温室に入れる植物によりますが現在の植物はその程度でokと思います)のですが、外気温が2℃を下回ると温室内が5℃を下回ることになります。

そこで暖房を追加することにしました。

ちょうど良さそうな温度コントローラーと小さいセラミックファンヒーター(400W)を見つけました。



温室の気温が7℃に低下するとファンヒーターがオン、9℃に上昇するとオフするように温度コントローラーを設定しました。このくらいだと電気代も抑えられると思います(寒い日のみ一時的にヒーター
がオンするため)。
20211222DSC_0923
20211222DSC_0915
ファンヒーターにも水濡れ防止カバーを付けました。

先日、最低気温(外気温)が1℃に下がりましたが、温室は7℃以上をキープできました。
20211222DSC_0912
これで大丈夫そうです。(^^♪



関連する記事はこちらです。

スマホで開閉する温室を自作(1)

スマホで開閉する温室を自作(2)


スマホで開閉する温室を自作(3)

スマホで開閉する温室を自作(4)

スマホで開閉する温室を自作(5)

スマホで開閉する温室を自作(6)

スマホで開閉する温室を自作(7)



筆者のプロフィールはこちらです。


人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

強風でボロボロになった市販のビニール温室の代わりに、10/27から温室の自作を始め11/28に完成しました。


ただし、下記については、今後の機能追加を検討している状況でした。
(a) 温室屋根の開閉をリモート(スマホやAlexa)で操作可能にする
(b) 太陽熱温水で夜間の温度低下を抑える

外出や旅行中(発電所の巡回含む)に温室屋根を開閉するには(a)の機能は必須ですので、今日12/8はこの機能追加を行います。

Raspberry Pi(ラズベリーパイ)や Arduino(アルデュイーノ)で作ろうとすると
20211208arduino
いつ完成するか不明なためもっと簡単な方法で実現することにします。

ロフトに換気扇を付けた時に、WiFiでオン/オフできるWiFiスマートコンセントを取り付けました。

今回もこれを使うことにします。

このコンセントに使わなくなったACアダプター(12V出力)を繋ぎます。
20211208DSC_0833
そしてACアダプターの12V出力をリレーに繋ぎ、
20211208DSC_0834
手動スイッチの代わりにリレーで電動リニア・アクチュエーターを操作します。

それらを木製ボックスに収納しました。
20211208DSC_0838
また、温室の照明(USBで点灯するLEDランプ)用に12Vを5Vに変換するDCコンバータをボックスに入れて右上に照明のスイッチを付けました。
20211208DSC_0835
USBのLED照明(ダイソー)を点灯したところです。
20211208DSC_0840
次は、肝心のスマホによる屋根の開閉です。

スマホにWiFiスマートコンセント用のアプリを入れます(ロフト換気扇で使用したのでインストール済です)。

2個のスマートコンセントをアプリに登録して準備完了です。
20211208DSC_0842
「温室開く」のアイコンをタップすると温室の屋根が開き、再びタップすると止まります(完全に開くとアクチュエーターが自動停止します)。

温室の屋根を閉じる時は、「温室閉じる」のアイコンをタップします。

そして温室屋根の開閉状態は2階窓際に置いた監視カメラで確認します。
20211208_143249
また、温室の温度は、無線トリプル温度計の画面を監視カメラでチェックします。
20211208DSC_0841





次は、温室の暖房です(冷え込む夜間の暖房は必要です)。

太陽熱温水を使う予定にしていますが、既にかなり寒くなってきましたので、とりあえず簡易な方法にします。

タンクの水(お湯)を100wの水槽用ヒーターで暖め温度コントーローラで制御します。
20211208DSC_0845
灯油用のポリタンクですが灯油は未使用です。なお、水温が40度に達するとヒーターが切れ35度以下になるとヒーターが入るように設定しています。

早速、サンパチェンス・サンパラソル・ミニシクラメンなどを温室に収容しました。

しばらくはこれで様子を見たいと思います。

関連する記事はこちらです。

スマホで開閉する温室を自作(1)

スマホで開閉する温室を自作(2)


スマホで開閉する温室を自作(3)

スマホで開閉する温室を自作(4)

スマホで開閉する温室を自作(5)

スマホで開閉する温室を自作(6)

スマホで開閉する温室を自作(7)



筆者のプロフィールはこちらです。


人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

強風でボロボロになった市販のビニール温室の代わりに、10/27から温室を自作しています。

前回(11/24)までに、側面やドア(2か所)にも屋根と同じポリカーボネートパネル(クリア)を張りましたが、強風が吹いてきたので筋交いを追加して作業を中断していました。
20211124DSC_0812

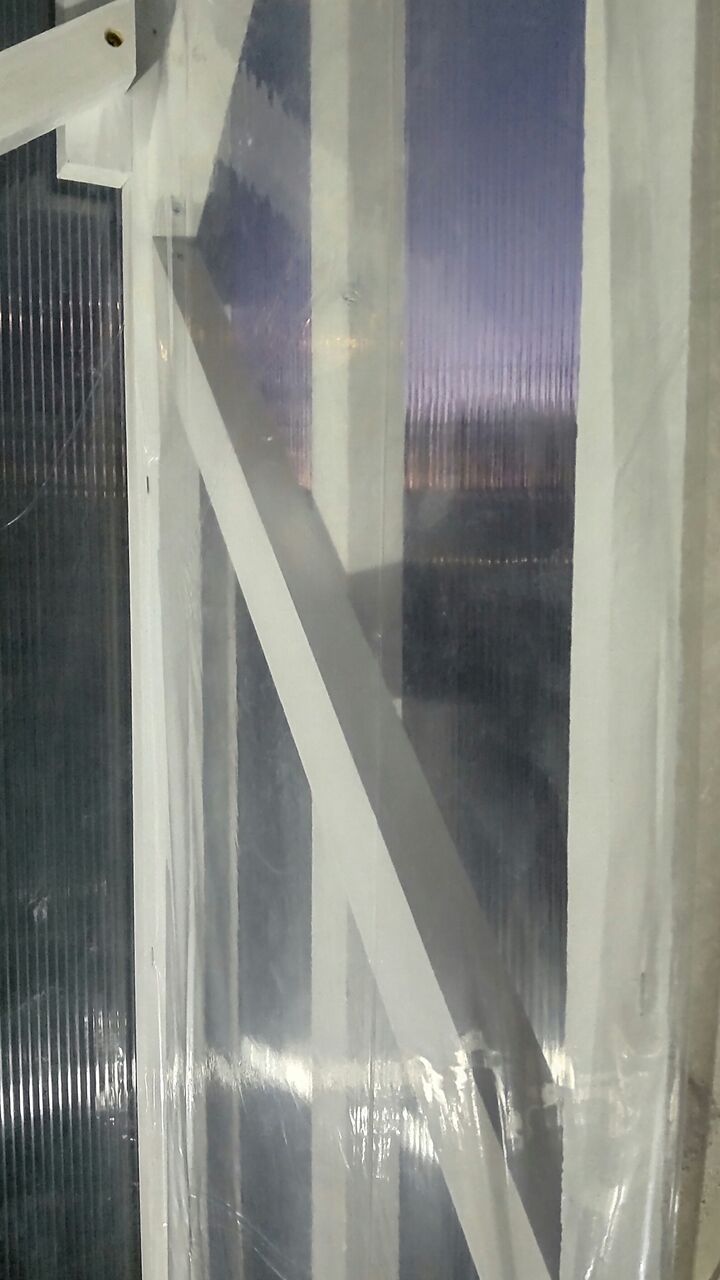

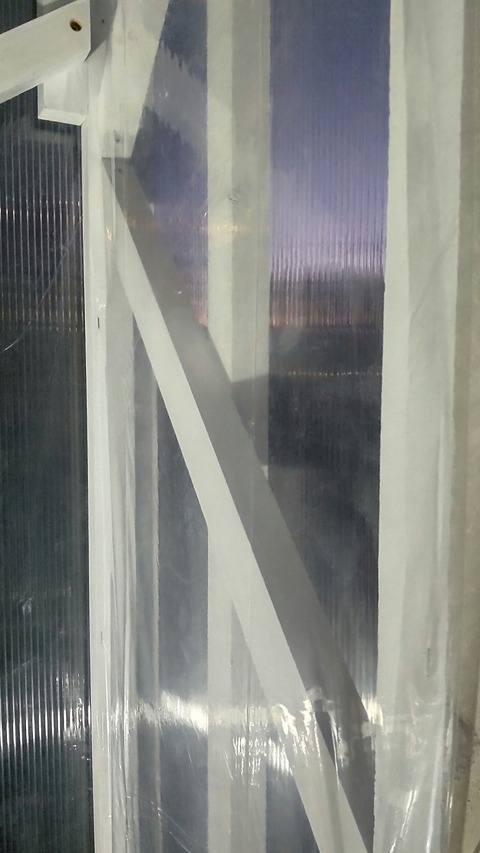

昨日11/27、作業を再開し側面とドアの内側にビニールシートをタッカーで張りました(保温性UP)。
20211128sokumen170933881

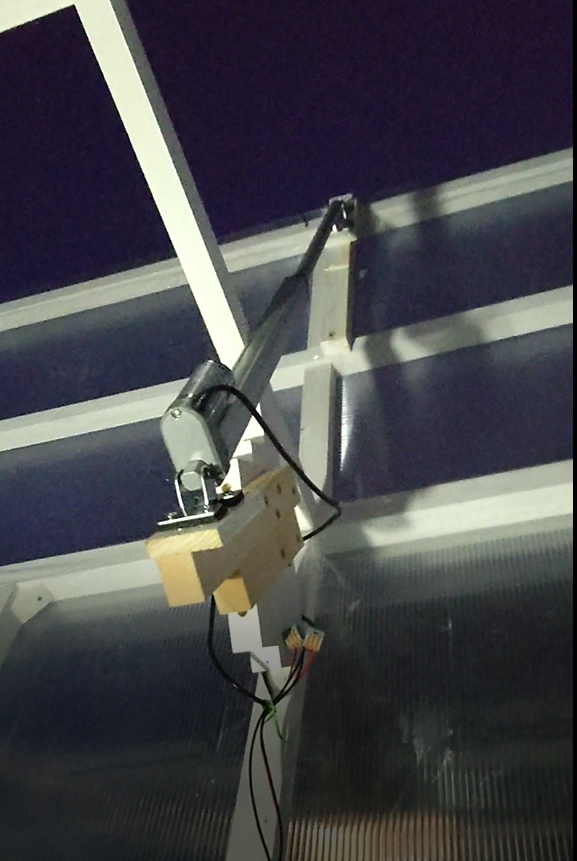

今日は屋根を電動で開閉する機構を付けます。
20211128DSC_0824
アクチュエーターの取り付け位置調整に手こずりましたが(屋根が開きすぎたり、閉めすぎようとする)、なんとか完了しました。

午前中は他の用事があったため、作業を完了した時は既に暗くなっていました。

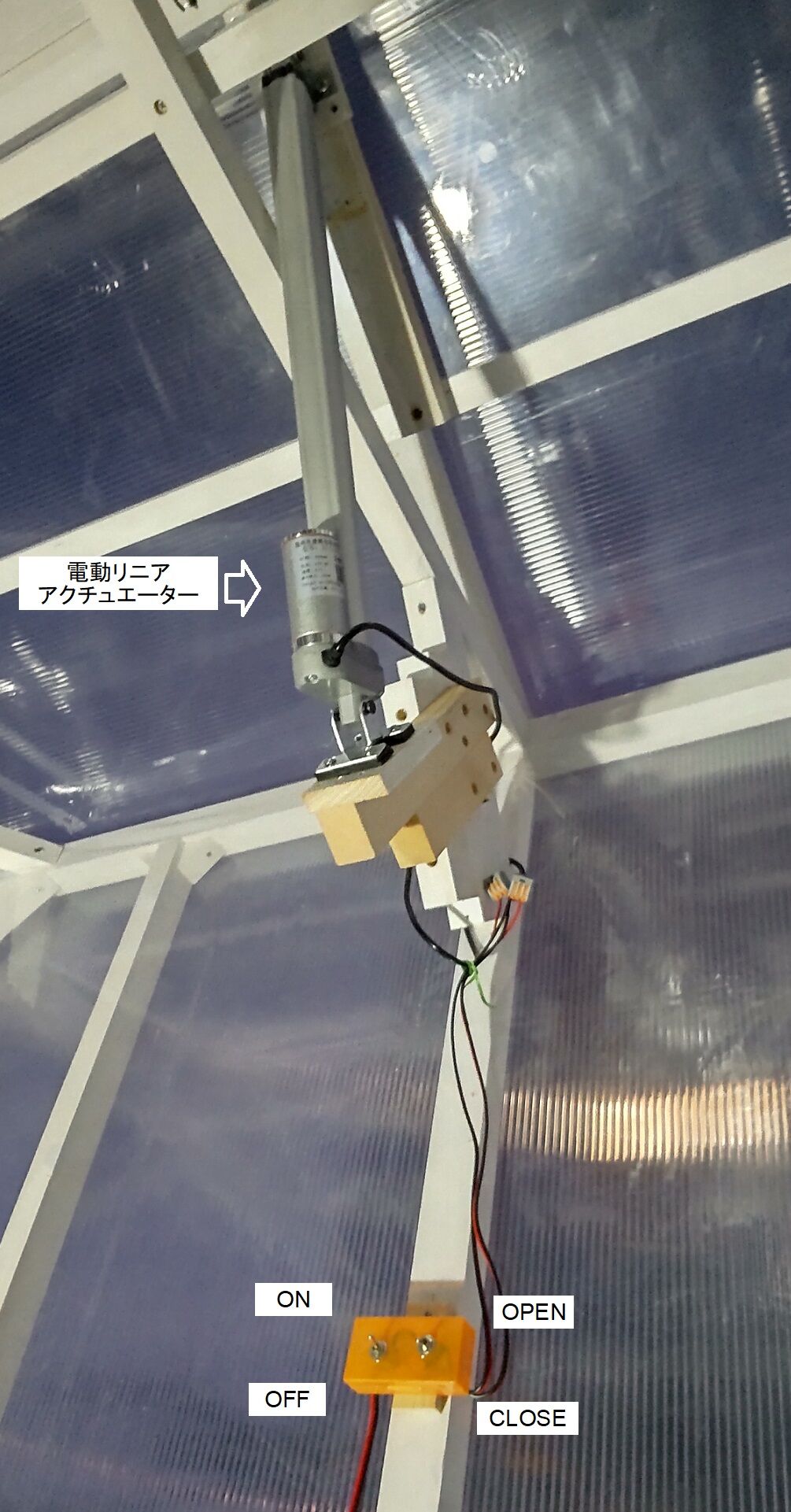

屋根を開く時は、右のスイッチをOPENにして左のスイッチをONにします。MAXまで開くと自動停止しますが、途中で止めたい時は左のスイッチをOFFにします。

屋根を閉じる時は右のスイッチをCLOSEにします。

スイッチをオンして屋根を開く時の様子です(20秒)。

動画の続きで、アクチュエーターがMAXまで伸びて自動停止したところです。↓
20211128open_stop
温室の自作はこれにて一旦完了しますが、今後、以下の機能追加を考えています。
・屋根の開閉をリモート(スマホやAlexa)で操作可能にする
・太陽熱温水で夜間の温度低下を抑える

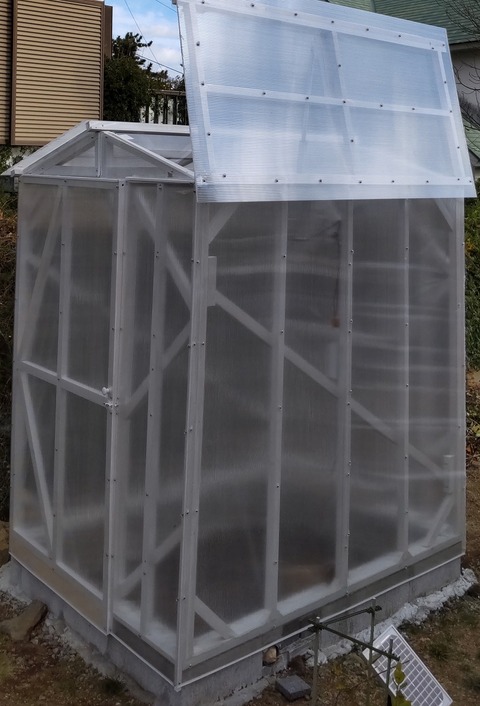

2021.11.29 写真追加↓ 屋根を開いたところです。
20211129DSC_0827


関連する記事はこちらです。

スマホで開閉する温室を自作(1)

スマホで開閉する温室を自作(2)


スマホで開閉する温室を自作(3)

スマホで開閉する温室を自作(4)

スマホで開閉する温室を自作(5)

スマホで開閉する温室を自作(6) 電動開閉

スマホで開閉する温室を自作(7) スマホで開閉

筆者のプロフィールはこちらです。


人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

強風でボロボロになった市販のビニール温室の代わりに、10/27から温室を自作しています。

前回(11/20)までに、屋根部分にポリカーボネートパネル(クリア)を張り、温室の出入口になるドアの骨組みを木材(赤松)で作り取り付けました↓。屋根は開閉します。
20211120DSC_0802
昨日、側面とドアに屋根と同じポリカーボネートパネルを張りました。
20211123DSC_0811
かなり温室らしくなって来ました。

温室の中から見るとこんな感じです。
20211123DSC_0807
しかし、昨日の午後からかなり強い風(風速11~15m)が吹きはじめたので
20211124itoshi-kaze
筋交いを追加して作業を中断しました。
20211124DSC_0812
15mの強風には耐えました(↑は今朝撮影)。

ドアや側面の内側に屋根と同様にビニールシートを張り(保温性UP)、屋根を開閉する仕組みを作れば温室が完成しますが、強風のため今日の作業は中止します。

なお、屋根の開閉にはAmazonで購入した電動リニアアクチュエーター↓を使う予定です。
20211124DSC_0814
DC12Vを繋ぐとアクチュエーターがMAX(400mm伸びるタイプです)まで伸びて自動停止します。

また、DC12Vの極性を反対にするとアクチュエーターが元の状態に戻り自動停止します。


続きはこちらです↓
