こんにちは ふじやん です。

1本5000mAhの18650バッテリー(セル)をネットで見つけ、リチウムイオン蓄電池(セルを12本使用)をDIYで作成しました。↓
20191023_155042
5Ah×3.7V×12本=222Whで、これを8セット作成すれば1.776kWhになり実容量はその85%程度としても、1.5kWhの蓄電池が低コストでできると思っていました。

しかし、測定すると僅か36Whしかありませんでした。(^_^;)

(10/21の記事「(1)DIYでリチウムイオン蓄電池を作る」 と 10/23の記事「(2)DIYでリチウムイオン蓄電池を作る」をご参照ください)

そこで、セル(18650バッテリー)をLG製に交換しました。
20191026_135302
容量をチェックすると、71Wh使用したところで電圧が10Vに低下し測定を停止しました。残容量が10%ほどは残っていると想定、約80Whと推定しました。
20191026_195107
(10/27の記事「(3)DIYでリチウムイオン蓄電池を作る」をご参照ください)

自宅のオフグリッドソーラーに使用するには、これを20個から25個ぐらいは作る必要があります。(^_^;)

そんなにたくさん作るのは手間がかかる上に費用もそれなりに掛かります。そこで自宅のオフグリッドソーラー用は別の蓄電池を検討することにします。

この蓄電池には、背面側にプラス12本のセルを付け、ローボルト(12V)ガーデンライトと監視カメラの電源として使用することにします。

注:現在、ガーデンライトとして12VのLEDライト5個(各3w)と監視カメラを2個のディープサイクルバッテリーS27MFで賄っています。S27MFは自宅オフグリッドソーラーに廻したいと思います。

背面側にも12本のセルを付け、BMS基板を上部に4枚追加しました。(前回と同じBMS基板は売切れていたため同様のBMS基板に替えました)
20191114_201944
これに、ヒューズ、電圧計、スイッチ、入出力端子を付けDIYケースに収納します。
20191116_134228
DIYケースはベニヤ板ですが、内側に薄いアルミパネルを貼りました。(リチウムイオン電池は稀に発火する可能性があるためです)

ケースの上部もベニヤ板とアルミパネルで覆い完成です!!
20191116_142445
大きさを比較できるよう、ティッシュ、以前にご紹介した200Whのポータブル電源(リチウムイオン蓄電池)と並べてみました。

12V・3WのLED電球・2灯を点灯させました。
20191116_142108
今度は、これと小型のソーラーパネルを組み合わせ、ガーデンライトと監視カメラ用のオフグリッドソーラーを完成させたいと思います。

【追記】ここで作成したリチウムイオン蓄電池を使ったプチ・オフグリッドソーラーです。




ご参考:DIYリチウムイオン蓄電池の費用概算
ーーーーーーーーーーーーーーーーーーー
7,560円  18650リチウムイオン電池・24本
2,200円  BMS基板・10枚(内2枚は未使用)
2,000円  電池ホルダー4本入り6個
   300円  電圧計
   400円  スイッチ2個
   200円  端子
1,000円  アルミパネル
   800円  線材
       0円  ベニヤ板(残りの端材を使用)
ーーーーーーーーーーーーーーーーーーー
13,660円

う~ん、購入した200Whポータブル電源(200W正弦波インバーターにLEDライトやソーラーチャージ機能、接続ケーブルなども付属しています)と同じくらい掛かりました。(^_^;)
20190924urceri

【関連記事】










それでは、11/14~15の発電量です。(各発電所の仕様はこちらです)

11/14の5基合計の発電量は1,120kWh(日想定差194kWh)、11/15は1,389kWh(日想定差463kWh)でした。1kw・日当たりの発電量は3.07から3.08kWhにアップしました。
20191116pv
月発電量は19,449kWhで想定との差異は11/13の+3,219kWhから+4,637kWhに拡大しました。
20191116pvm
想定とのプラス差異がまた拡大してきました。7月のマイナス(-8,083kWh)を一気に挽回して欲しいと思います。


筆者のプロフィールはこちらです。


人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング


こんにちは ふじやん です。

前回10/23の記事に記載しましたように、5000mAh表記の18650リチウムイオンバッテリー12本で蓄電池を作って容量を測定しましたが、僅か36Whの容量しかありませんでした。
20191023_155042
計算では、5000mAh×3.7V×12本で222Whになり、この70%を使用できるとして155Whほどを期待していただけにガッカリしました。

そこで、別のセル(18650リチウムイオンバッテリー)に代えて容量UPを図りたいと思っていました。

ネットで探すと、表記容量が信用できそうな製品(国産セル/Panasonicらしい)では下記が見つかりましたが、1本1,740円です。
20191027keeppower
蓄電池として多数(48本or 96本以上)のセルが必要なためコストも重要です。

さらに探した結果、新品では希望にあうものが見つかりませんでしたが、1本毎に容量を測定した再生品で4本1200円のセルがありましたので、12本を調達しました。
20191027LG
1本毎に容量の測定値が手書きで記載されていて信用できそうです。
20191027_210116
早速、数本を3Vまで放電してから充電容量を測定しました。
20191026_231140
前回の1300mAh程度の2倍ほど(約2600mAh)はありますが、手書きの容量値には届きません。測定方法が異なるためでしょうか?

ともかく前回作成したDIY蓄電池にセットして実容量をチェックしてみることにします。
20191026_135302
今回も正弦波ACインバーターを介して扇風機を作動させます。
20191026_153314
開始時刻は15時31分頃で、開始直後のバッテリー電圧は12.0Vです。
20191026_153439
19時51分頃、ACインバーターの入力電圧が10V以下になりアラーム音が鳴りましたので放電を停止しました。測定電力は71Whです。
20191026_195107
前回はこの後、LED電球を点灯させて放電を継続した結果10%ほど残容量がありました。

よって12本で80Wh(≒71×1.1)ほどの容量があることになります。

充電時の測定結果は約2600mAhでした。2600mAh×3.7V×12=115Wの0.7とすると80.5Whになりますので整合します。

今回も期待値には届きませんが、1本300円の価格を考えるとまずまずでしょうか。

18650リチウムイオン電池・300円/本
BMS基板・・・1069円÷5枚÷3回路=71円/本
電池ホルダー・・1150円÷4個÷4本入り=72円/本

よって、1本あたり443円で、Whあたりの単価は443円×12本÷80Wh=66円/Whになります。(線材やケース費用を含まない)

DIYするのが良いのか微妙な結果です。

下記の小型ポータブル電源は、13160円÷200Wh=65.8円/Whで、200W正弦波インバーターとLED照明、ソーラーチャージコントローラーを内蔵し、充電アダプターも付いています。(その後18800円にアップしました)
20190924urceri
では、こちら↓ニチコン製(2kWh)と比べるとどうでしょうか。
20191017nichikon
2kWhにするには、66円/Wh×2000=13万2000円+ACインバーター約2万円+充電器+その他で20万円以下ではできそうです。ただし、25セット(80Wh×25=2kWh)も作成する必要があります。(^_^;)

★5000mAhのセルが表記通りだと、5×3.7V×12本×9セット=1.998kWhになるのですが・・・・

オフグリッドソーラーをディープサイクルバッテリーのみで構築するか、リチウムイオン蓄電池を組み合わせるか要継続検討です。

【関連記事】










それでは、10/25~26の発電量です。(各発電所の仕様はこちらです)

10/25の5基合計の発電量は僅か121kWh(日想定差-940kWh)でした。これは過去最少ですが、被害がなかったのは幸いでした。10/26は1,228kWh(日想定差+168kWh)で、1kw・日当たりの発電量は2.48から2.42kWhにダウンしました。
20191026pv
月発電量は24,811kWhで想定との差異は10/24の-1,965kWhから-2,757kWhに拡大しました。
20191026pvm
昨年10月との差異も-2,710kWhに拡大しました。秋晴れはどこに行った・・・のでしょうか?



筆者のプロフィールはこちらです。


人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング


ouen
にほんブログ村 風力発電・太陽光発電

こんにちは ふじやん です。

昨日6/21はパシフィコ横浜で開催されているPVJapan2018へ行きましたが、その前に会場近くのアニヴェルセルカフェでランチしました。
y20180622-DSC_2261
海越しに横浜ランドマークタワーが見えるおしゃれな海カフェです。
y20180622-DSC_2253
↓はHPの写真です。
y20180622-1
店内です。
y20180622-DSC_2258
案内されたテーブルからの景色です。
y20180622-DSC_2257
筆者は牛リブロースのグリエ 赤ワインソース¥1,600円、奥さんはじっくり煮込んだ牛肉のハッシュドビーフ¥1,300円に二人ともコーヒー(ランチのドリンクは+200円)を注文しました。
y20180622-DSC_2260
牛リブロースは適度な噛み応えがあり、ソースの酸味と粒マスタードのバランスも良く美味しく戴きました。

アニヴェルセルは、神奈川 すてきな旅CAFE ~森カフェ&海カフェ~ に載っています。


そして、ランチの後、PVJapan2018へ行きました。昨日のPVJapanの記事にチョット追記します。

KANEKAのブースにシースルーソーラーパネルが展示されていました。半透明のフィルム状になっていて、パネルの向こうが透けて見えます。開口率(透過率)30%と表示されていました。

↓パンフレット写真の天窓部分にシースルーソーラーパネルがあります。
DSC_2289_crop_432x265
伊豆高原の別荘にテラス+サンルームを造る予定にしていますので、サンルームの屋根にこれを付けると良さそうです。

昨日6/21の発電量です。4基合計の発電量は592.5kwhでした。1kw・日当たりの発電量は3.24から3.18kwhにダウンしました。

発電所1kw・日
5月発電量
6/216月累計1kw・日
6月発電量
6月想定
発電量
パネル出力
1号基3.48105.3
3,482.1
2.965,90856kw
2号基3.78158.75,217.8
3.088,42080.6kw
3号基3.95184.85,651.4
3.348,72680.6kw
4号基3.75143.75,975.1
3.2510,11487.5kw
合計3.76592.520,326.4
3.1833,168304.7kw
今月発電量は20,326kwhになりましたが、6/21迄の今月想定23,218kwhを2,892kwh下廻っています。今日6/22は天気が良く、夏至の翌日ですので発電量に期待したいと思います。(^^♪

pvm20180622



 ↓ 人気ランキングに参加しています。太陽光発電 or 別荘・田舎暮らしのどちらかのボタンを2つポチッと押して応援をお願いします。

太陽光発電の関連情報がたくさんあります。

太陽光発電ランキング

にほんブログ村 風力発電・太陽光発電
にほんブログ村

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。

別荘生活・田舎暮らしの情報はこちらです。


週末別荘生活ランキング

にほんブログ村 ライフスタイルブログ 週末田舎暮らしへ
にほんブログ村


太陽光発電の一括見積もり






ouen
にほんブログ村 風力発電・太陽光発電

こんにちは ふじやん です。

6/20~6/22に横浜でPVJapan2018が開催されていますので、今日6/21に会場のパシフィコ横浜へ行ってきました。

写真はパシフィコ横浜のホテル部分ですが、その横の遠くに風力発電が見えています。
y20180621-DSC_2272

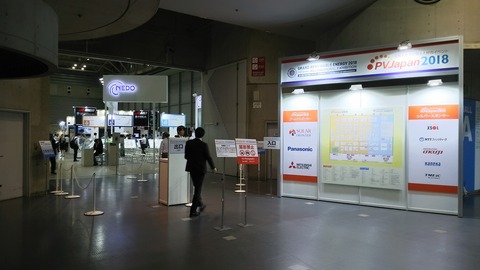

会場入口です。
y20180621-DSC_2274
会場内は写真撮影禁止のため、以降はカタログの写真になります。

2019年問題(注)が近いこともあるのでしょうか。今回は、蓄電池を含めた展示が多いように感じました。
注:2009年に始まった住宅用太陽光発電の余剰電力買取制度の期間10年が終了しそれまでの価格で売電できなくなる。売電するより自家消費した方がお得になるため、蓄電池の需要が増えると想定されている。
また、EVのリーフ(実車)がソーラー充電システムと合わせて2台展示されていました。

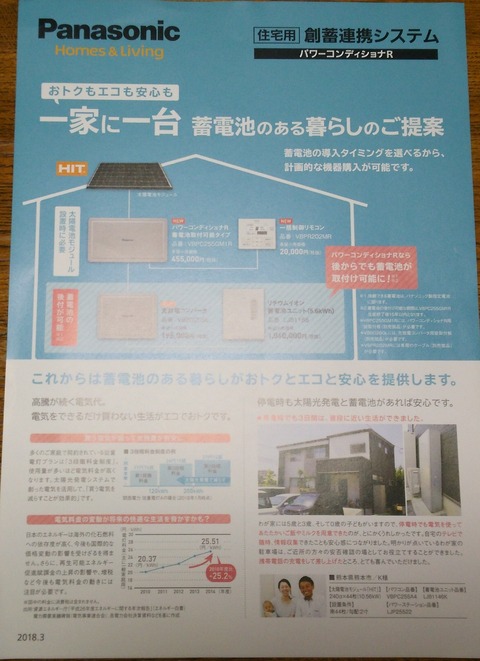

Panasonicの蓄電システムです。
y20180621-DSC_2282

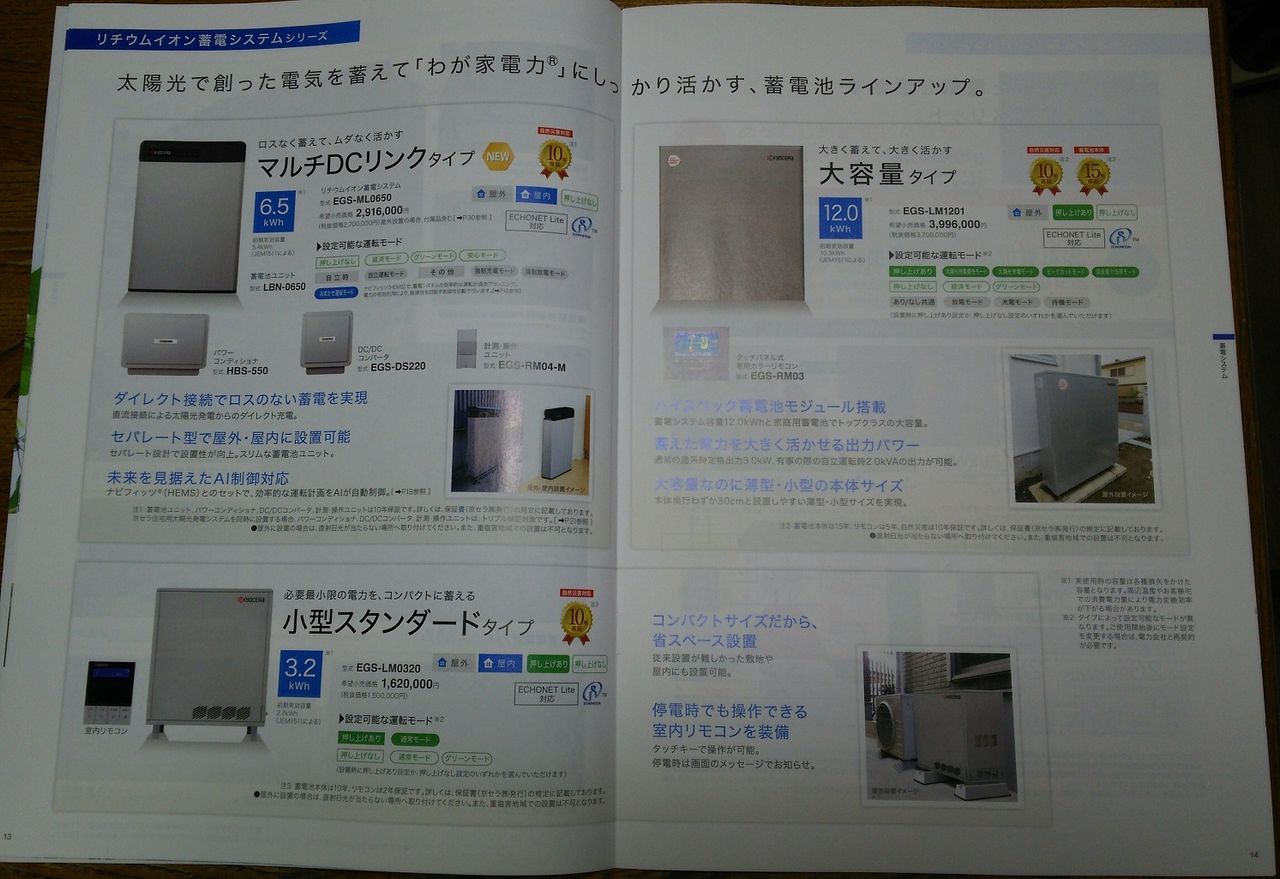

KYOCERAです。
y20180621-DSC_2280

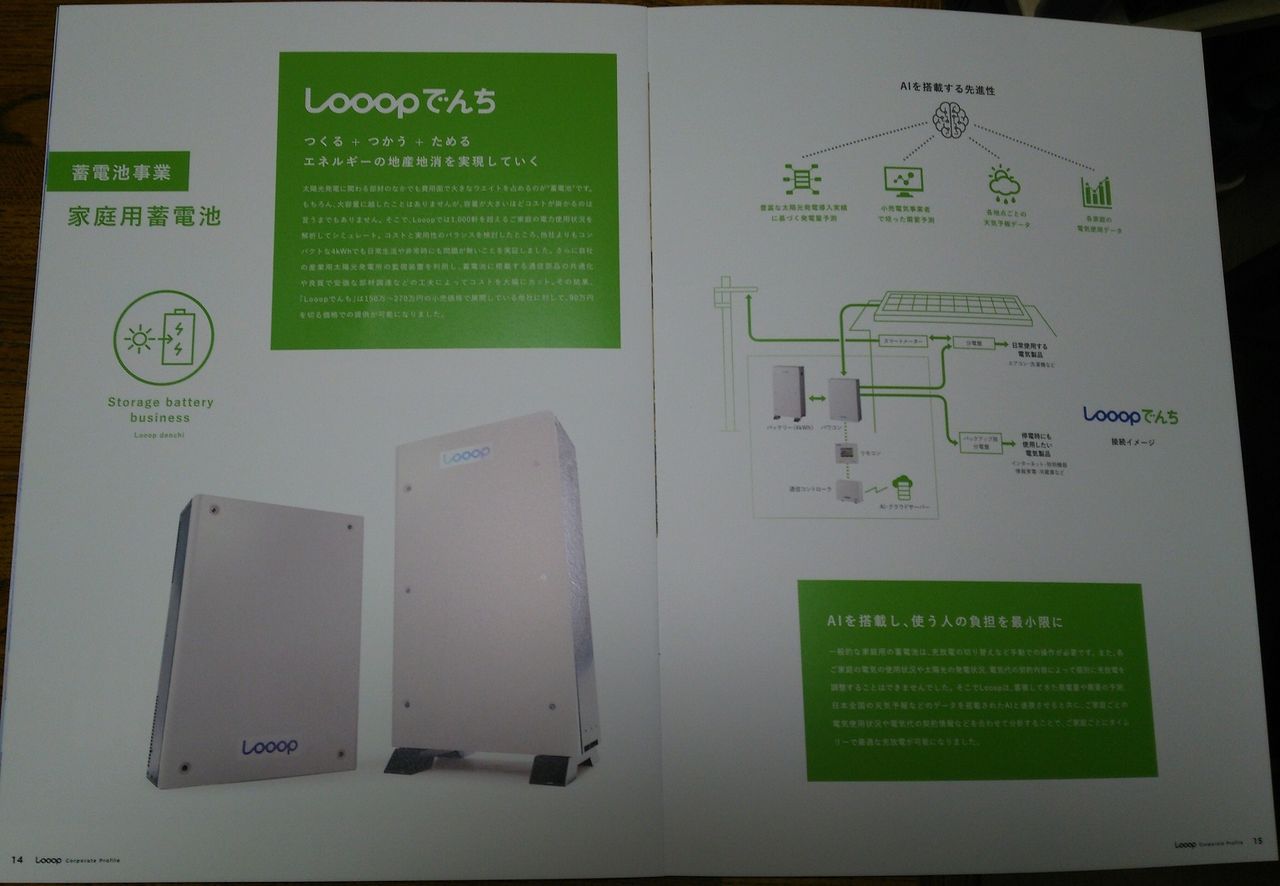

Looopでんち です。
y20180621-DSC_2279
nichiconです。
y20180621-DSC_2278
XSOLです。
y20180621-DSC_2283

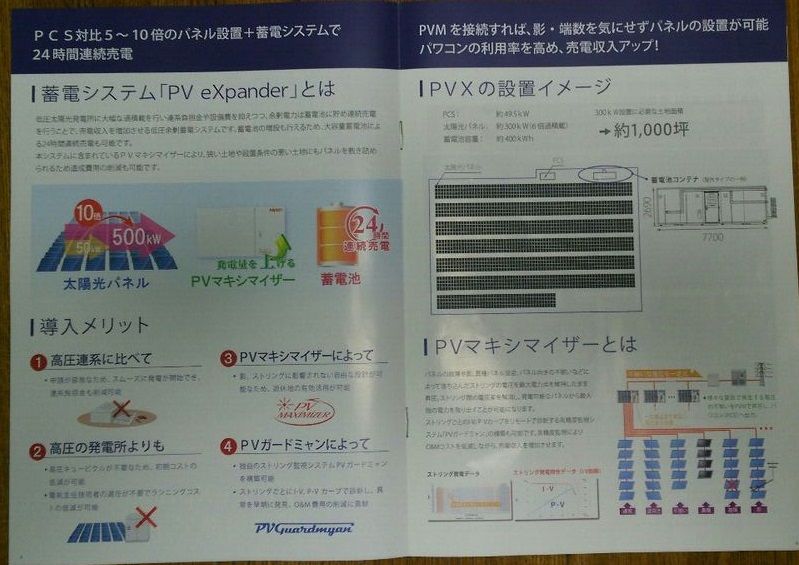

また、低圧太陽光発電所用に蓄電池を使用した低圧超過積載(500%スーパー過積載)×最大24時間連続売電を実現する蓄電システムもありました。
y20180621-b728b2ad

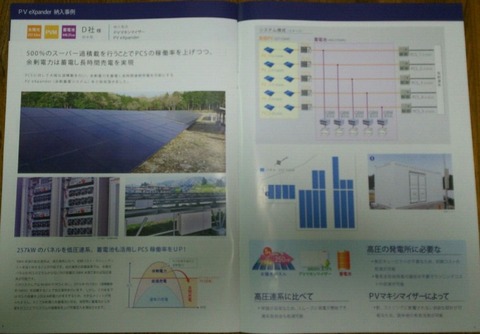

500%スーパー過積載の施工事例もあるようです。価格によっては要検討と思います。
y20180621-7833286f
メンテナンスツールや遠隔監視システムのエコめがね、ラプラスシステム、てるてるモニタなども展示がありました。
y20180621-96bdf83d

昨日6/20の発電量です。4基合計の発電量は317.1kwhでした。1kw・日当たりの発電量は3.35から3.24kwhヘダウンしました。

発電所1kw・日
5月発電量
6/206月累計1kw・日
6月発電量
6月想定
発電量
パネル出力
1号基3.4854.4
3,376.8
3.015,90856kw
2号基3.7873.15,059.1
3.148,42080.6kw
3号基3.9586.05,466.6
3.398,72680.6kw
4号基3.75103.65,831.4
3.3310,11487.5kw
合計3.76317.119,733.9
3.2433,168304.7kw

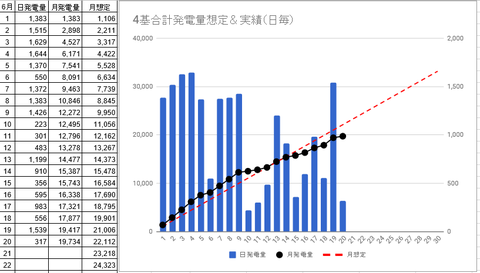

今月発電量は19,734kwhになりましたが、6/20迄の今月想定22,112kwhを2,378kwh下廻っています。今日6/21は夏至のため晴天であれば最も発電量が大きくなる日ですが・・・、曇りですね。(^_^;)

pvm20180621
