こんにちは ふじやん です。

先日ダイソーに寄った時におしゃれな感じのランタンを見つけました。
20210530175613095
ダイソーの商品としてはチョット高い550円でしたが、DIY駐輪場の夜間照明に使おうと思い購入しました。

これは単3乾電池3本で点灯するランタンですが、ミニソーラーパネル+バイク用12Vバッテリー+タイマーで点灯するように改造して使うことにします。(注:乾電池だと頻繁に交換する必要があることと12Vで動作するタイマーでON・OFFさせるためです

20210530175036722
底の電池カバーを開け、リード線を半田付けして引き出します。

12Vバッテリー、ソーラーチャージコントローラーやタイマー等で構成される本体部分を作ります。
20210530174728341
バッテリーの12Vを4.5V(単3乾電池3本相当)に変換してランタンに供給するためDC-DCコンバーターも付けました。

無事、ランタンを点灯させることができました。
20210530DSC_0289
ソーラーパネルは出力5Wの小さいものを使用します。
20210530DSC_0284
このミニソーラーパネルは駐輪場横の花壇の向こうに置きました。
20210530173942707
本体とランタンを駐輪場の屋根の下に取り付けます。
20210530DSC_0287
まずまず良い感じかと思います。(^^♪
20210530194357672


それでは、5/28~5/29の発電量です(各発電所の仕様はこちらです)。


5/28の5基合計の発電量は1,590kWhで想定差は+52kWh、5/29は1,444kWhで想定差は-94kWhでした。
20210529pv
月発電量は38,000kWhで想定差は5/27の-6,557kWhから-6,599kWhへ拡大しました。
20210529pvm
前年同月比は5/27の-2,338kWhから-3,029kWhに拡大しました。

う~ん、天気予報は晴れ時々曇りだったかと思いますが、想定比マイナスでした。(^_^;)

今日を含めて残り2日で少しでも取り戻したいところです。



筆者のプロフィールはこちらです。


人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

前回までにパネル6枚を架台に載せ、
20200925_140744
(残る2枚は庭で運用中のパネルを移設予定)
プラボックス2個にソーラーチャージコントローラーを収納し取り付けました。
20200925_131926
今日はその続きです。

追加のプラボックス2個にコントローラーを収納して
20200929_160831
取り付けました。
20200929_170034
(仮設置で動作テストを行ったコントローラーです)

次は、バッテリーです。

今まではディープサイクルバッテリー(S27MF)6個とリチウムイオンバッテリー2個、計8個のバッテリーで運用していました。

パネルが計8枚になり、チャージコントローラーを8個、12Vバッテリー各2個の計16個のバッテリーを揃えると良いのですが、予算の都合もあり、とりあえず今回はチャージコントローラー6個、バッテリー6組(計12個)の構成とします。

注:2個のコントローラーはパネル各2枚を接続します。

バッテリーが4個増えますので配置場所を整備します。
20200929_155851
エアコン室外機の向こうにコンテナボックス2個をくっつけて並べようとしましたが、奥側のボックスとムクゲの木の間が狭すぎて(メンテ時などに)通れなくなります。

そこで奥側ムクゲの木の向こう側に少し離して配置しました。

コンテナボックス2個に計8個のS27MFバッテリーを収納します(4個は注文中です)
20200929_155915
S27MFの残る2個はDC-ACコンバーターの収納ボックスに配置し、
20200929_160642
リチウムイオンバッテリー2個には別のボックスを用意することにします。

今日はここまでです。


それでは、9/27~9/28の発電量です。(各発電所の仕様はこちらです)


9/27の5基合計の発電量は797kWh(日想定差-436kWh)、9/28は1,658kWh(日想定差+426kWh)でした。
20200928pv
9月の発電量は30,797kWhで想定差は9/26の-3,695kWhにから-3,705kWhに拡大しました。
20200928pvm

昨年9月との差異も9/26の-4,209kWhから-4,617kWhに拡大しました。


昨日9/28は久々の秋晴れで想定を上回り、今日も秋晴れ予報だったのですが、曇天でした。

う~ん、明日秋晴れになっても焼石に水ですね。(^_^;)


筆者のプロフィールはこちらです。


人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

オフグリッドソーラー強化版を作成中です。

パネル6枚を架台に載せたところで台風12号が接近して来ましたので
20200925_140744
強風による被害がでないか少し心配しましたが問題ありませんでした。

前回、MPPTとPWM方式のチャージコントローラーを仮設置して動作確認しましたが、
20200921_141535
今日は注文していたプラボックスが届きましたので(写真は2個ですが4個入手)、
20200925_132514
それにコントローラーを収納して取り付けることにします。
20200925_132639
プラボックス1個にコントローラーを2個収納しました。↓は2台ともMPPT方式のコントローラーです。
20200925_132236
↓は手持ちのPWM方式チャージコントローラーを収納しました。
20200925_132133
大きさが違いますが、大きい方は60A(or50A)、小さい方は20Aタイプです。

20Aの方は、接続するパネルは1枚に限定されます。285Wのパネル1枚を24Vバッテリーに繋ぐ場合、285W÷24V=約12Aになり20A以下で大丈夫です。

60Aタイプは、パネル4枚(285W×4枚÷24V=47.5A)を並列に繋ぐことができますが、50~60Aを流せる太いケーブルが必要になり、また、逆流防止ダイオードを付けることによる損失が発生します。

そのため、各コントローラーにはパネル1枚を繋ぐことにします。

パネルの下にプラボックス2個を取り付けました。
20200925_131926
これとほぼ同じものをあと1ケ作りますが(プラボックス計4個)、今日はここまででした。


それでは、9/23~9/24の発電量です。(各発電所の仕様はこちらです)

9/23の5基合計の発電量は621kWh(日想定差-611kWh)、9/24は412kWh(日想定差-820kWh)でした。
20200924pv
9月の発電量は27,315kWhで想定差は9/22の-826kWhにから-2,258kWhに拡大しました。
20200924pvm
昨年9月との差異も9/22の-473kWhから-2,127kWhに拡大しました。


う~ん、9/27(日曜)まで天気が冴えないようです。(^_^;)
20200925tenki



筆者のプロフィールはこちらです。


人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

前回までにパネル4枚を架台に載せましたので、残りは4枚です。
20200921_175720-2
昨日9/22もホイストロープでパネルを吊り上げ、
20200922_183509
雨が降り始める前になんとかパネル2枚を載せました。
20200922_183828
残る2枚は、庭に置いてある運用中のパネル↓です。
20200921-9ac1a743
そのためこの2枚はチャージコントローラーやバッテリーなどの機器が準備できてから移動することにします。

先日、パネルを載せる作業の合間に、最初に載せたパネル2枚とソーラーチャージコントローラーの動作テストを行いました。

今まで、オフグリッドソーラーではPWM方式のチャージコントロ-ラを使用していました。
20200922-pwm
60Aのタイプで2,530円です。30Aタイプだと1,690円です。

MPPT方式(注)の方が変換効率が良いと言われていますが、PWM方式のコントローラーより割高でした。

注:MPPT(Maximum power point tracking)最大電力点追従制御は、チャージコントローラーまたはパワーコンディショナーなどが太陽電池からの電圧と電流の積である電力が最大になるように電流を取り出す制御方式。 オングリッド(電力網へ接続される)で使用されるパワコンでは、ほとんどMPPT方式が採用されているが、小出力のチャージコントローラーにおいては安価なPWM(Pulse Width Modulation)方式が主流でした。
これまで、MPPT方式のチャージコントローラは、↓のような価格の商品が多かったと思います。
20200922_mppt
30Aタイプで11,999円です。

チャージコントローラーを購入するためネットを見ると、MPPT方式のコントローラーが格安で販売されていました。
20200922_mppt2
なんと、60Aタイプで2,599円です。PWMとほぼ値段が同じでしたので、即ポチッとしました。

そして新規購入したMPPTと手持ちのPWMソーラーチャージコントローラーをパネルの下に仮設置しました。(コントローラーは別途注文したプラボックスに収納する予定です)
20200921_141750
↓の写真では、バッテリーの充電電流は、右のMPPTが3.9A、PWMが3.4Aです。
20200921_141535
上の写真は理論通りの内容ですが、しばらく見ていると逆になることも多々あり、どちらが良いのか判別できません。

バッテリーを充電中の電圧です。右がMPPTです。
20200921_141921
MPPTからDB2(ディープサイクルバッテリー2)、PWMからDB3(左の写真)を充電中で、右の方が0.2V充電電圧が高くなっています。

しかし、夕方になって今日の充電が終了した後のバッテリー電圧を見ると両方とも24.8Vで同じでした。
20200921_175905
う~ん、(今日のテストでは)性能差がわかりませんでした。

パネル1枚~Max4枚毎にチャージコントローラが1台必要になりますので、手持ちのPWMコントローラーと合わせて運用し、違いがあるかチェックしたいと思います。
(複数毎のパネルを同じチャージコントローラーに並列に繋ぐ場合は、逆電流防止ダイオードを付ける必要があります。パネルの直列接続は最大入力電圧を超えるため不可です)


それでは、9/21~9/22の発電量です。(各発電所の仕様はこちらです)

9/21の5基合計の発電量は872kWh(日想定差-360kWh)、9/22は1,320kWh(日想定差+88kWh)でした。
20200922pv
9月の発電量は26,282kWhで想定差は9/20の-554kWhにから-826kWhに拡大ました。
20200922pvm
昨年9月との差異も9/20の-375kWhから-473kWhに拡大しました。


う~ん、すすき梅雨(秋雨)と台風12号がダブルで影響しています。(^_^;)



筆者のプロフィールはこちらです。


人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

プチオフグリッドソーラー2の記事(こちら)にて、部屋の照明等に使用するプチオフグリッドソーラー3の計画について言及しましたが、そのための材料集めを開始しました。

まずは、ソーラーパネルです。プチ2よりも発電量が必要なため、200~300wクラスのパネルを探していたところLooop社が250w多結晶パネルを23,750円(税別・送料無料)で販売していました。
20181007looop-panel

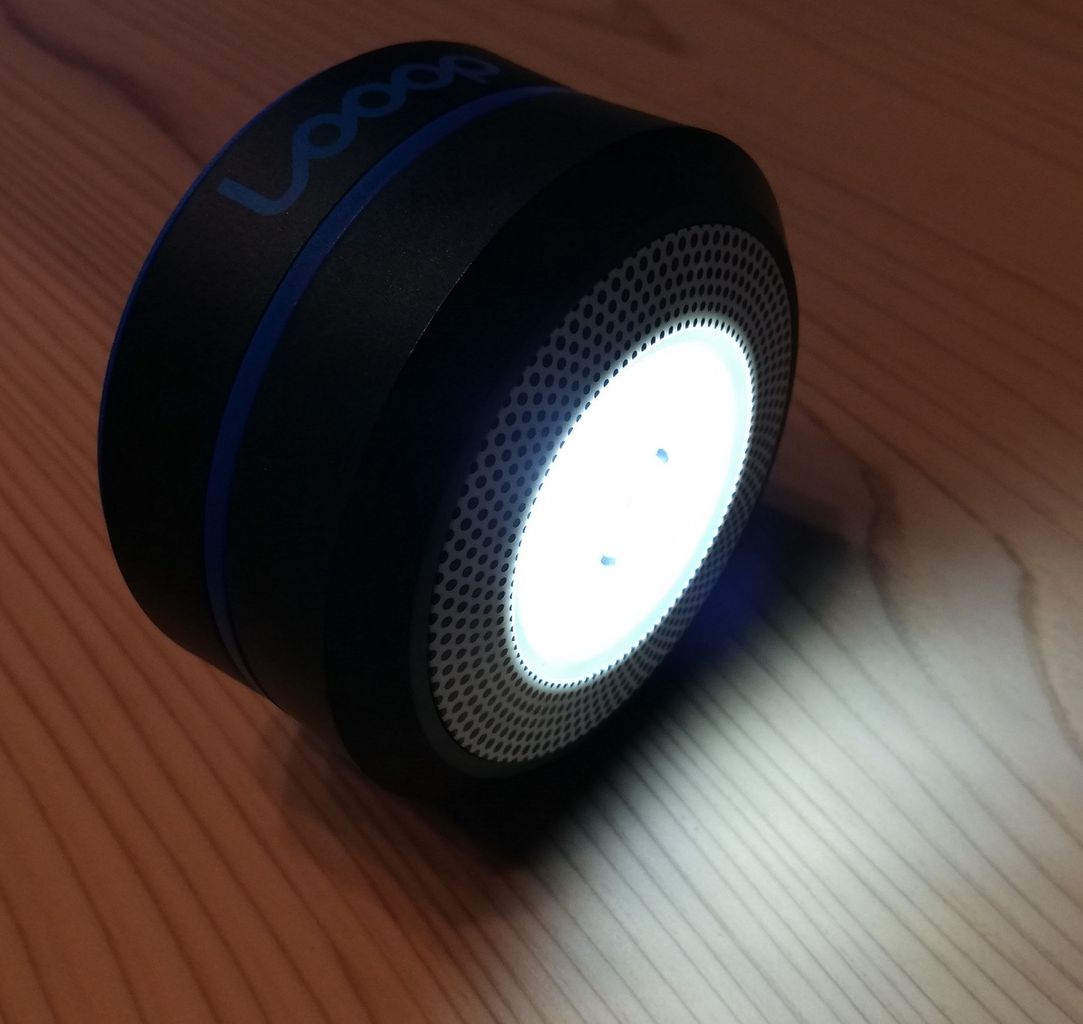

ソーラーランタンもいただけるようですので、↓ポチッとしました。

すぐにソーラーパネルとソーラーランタンが届きました。ランタンは使い勝手も良さそうです。(^^♪
20180926_17123520180926_17164420180926_172035
次は、チャージコントローラーです。ソーラーパネルを増設できるよう60Aの商品を選びました。

そして、バッテリーが必要ですね。今回は部屋の照明等に使用するため、容量の大きいデープサイクルバッテリー(注)の中からコスパが良い下記バッテリーを注文しました。

(注:空になるまで放電し、それから充電する使用方法をディープサイクルと言い、そのような使用方法での劣化を抑えたタイプのバッテリーです。キャンピングカーの2次電源やボート・ゴルフカートなどに使用されています。)

DC-ACインバーターは、正弦波出力で1500wの下記を選びました。

まずは、これら機器の組み合わせで発電・充電・AC100V出力が正常に動作するか確認したいと思います。

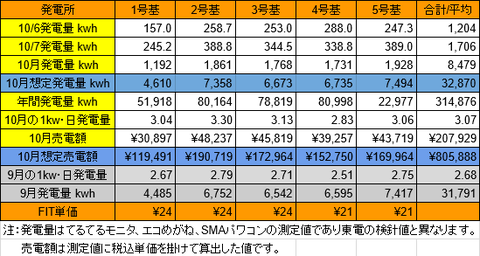

それでは、昨日10/6と今日10/7の発電量です。(各発電所の仕様はこちらです)

5基合計の10/6発電量は1,204kwh、10/7は1,706kwhでした。1kw・日当たりの発電量は2.82から3.07kwhにアップしました。
20181007pv

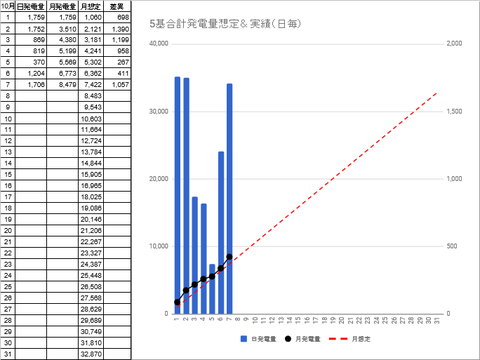

10/7迄の月発電量は8,479kwhで、想定発電量との差異は+267kwhから+1,057kwhヘ拡大しました。想定線に重なりかけていた実績が上方に離れてきました。(^^♪  明日も好天になりそうですので期待できますね。
20181007pvm



筆者のプロフィールはこちらです。

 ↓ 人気ランキングに参加しています。ボタンをポチッと押して応援をお願いします。ボタンを押すとランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


太陽光発電ランキング

にほんブログ村 風力発電・太陽光発電
にほんブログ村

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。

別荘生活・田舎暮らしの情報はこちらです。

週末別荘生活ランキング

にほんブログ村 ライフスタイルブログ 週末田舎暮らしへ
にほんブログ村


太陽光発電の一括見積もり





こんにちは ふじやん です。

8/26から伊豆高原別荘に滞在しています。別荘も雑草が勢いよく生えていましたので、今朝8/28は、朝食前に二人で雑草と格闘しました。

格闘の成果です。
20180828_160100
雑草を積んだところは、DIYでテラス(or サンルーム)を造ろうと思い空けている場所です。伊豆高原は大室山が噴火した時の溶岩で形成されていますので、庭にも溶岩がゴロゴロしています。

写真左上に小さいソーラーパネルが見えます。これはウッドデッキと庭の照明に使っている、プチ・オフグリッドソーラーの50Wパネルです。
20180828_170852
ソーラーパネルの出力を↓半透明ボックスに収納したソーラーチャージコントローラを介して自動車用12Vバッテリー(チャージャーの下にあります)に充電しています。
20180828_160722
バッテリーに充電中の表示です。
20180828_170704
12Vバッテリーからタイマー、スイッチを介して2個のLED照明(12V用)を点灯させています。

左が庭、右がウッドデッキ用で、かなり明るい照明です。
20180828_170559
庭の照明は12V用タイマーで時間によってオン・オフさせています。
20180828_170543
ほぼ2年間、故障することなく動作しています。

【ご参考】
27W 12V/24V兼用LED照明です。

12V用タイマースイッチです。

ソーラーチャージコンローラーは、同型がありませんでしたので新しいタイプです。






それでは、8/27の発電量です。(各発電所の仕様はこちらです)

5基合計の発電量は前日より若干少ないものの1,824kwhでした。1kw・日当たりの発電量は3.85から3.87kwhにアップしました。
20180827pv
8/27迄の月発電量は41,284kwhで、想定発電量との差異は+721kwhから+1054kwhに拡大しました。
また、8月売電額が先月に続いて100万円を超過しました。(^^♪

20180827pvm
