こんにちは ふじやん です。

約200ドルで購入したプチ風力発電機をDIY施工中です。前回3/20、風力発電機を取り付けるポールの土台を作成しました。

今日は、完成した土台にポールと風力発電機を取り付けます。

まずは、風力発電機とチャージコントローラーを繋ぐケーブルをポールに通します。
20220320DSC_0479
白いケーブル3本↑を風力発電機に繋ぎ、ポールの上端に発電機をボルト4本で固定、ブレードをボルト1本で固定します。
20220322DSC_0488
それから風力発電機を取り付けた状態のポールを土台に載せ、ボルトで固定します。
20220324DSC_0486
風力発電機の土台への取り付け完了しました。
20220324DSC_0492
次は、配線です。

市販ボックスにチャージコントローラーやバッテリーを収納します。
20220324DSC_0487
チャージコントローラーの青ケーブル3本と風力発電機に繋いだ白ケーブル3本を接続します。
20220324DSC_0484
チャージコントローラーの出力(赤、黒)はディープサイクルバッテリーのプラスとマイナスに繋ぎますが、チャージコントローラーに電圧や電流の表示がないため電圧電流計を介して接続しました。

日射しが強く写真では読み取れませんが、電圧24.7Vと電流0.0Aを表示しています。今日は風が弱く、風力発電機のブレードがたまに少しだけ廻る程度で出力(電流)を確認するに至りませんでした。

別途確認したいと思いますが、これで充電系の配線は完了です。

なお、バッテリーの出力は、ヒューズ・逆流防止ダイオード・スイッチを介して取り出しますが、まだ未配線です。(ACインバーターを繋ぐかorソーラーパネル用のバッテリーを充電させるか検討中です)

所用で外出のため今日はここまでです。


筆者のプロフィールはこちらです。



人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

約200ドルで購入したプチ風力発電機をDIY施工しています。

風力発電機用のポール(別売)に
20220312DSC_0452
足を取り付けました。
20220320DSC_0476
これをブロックで作った土台に固定する必要がありますが、取付用の穴はありません。

そこで、ホームセンターでこれを固定できそうなものを探したところ、

コの字型のボルト↓
20220320DSC_0474
を見つけましたのでこれで固定することにします。

また、前回3/12作った土台は横幅が狭すぎるため
20220312DSC_0450
ブロックを追加して横幅を拡大し、コの字型ボルトをモルタルに埋め込みました。
20220320DSC_0477
木枠を外してモルタルを重ね塗りしました。
20220320DSC_0478
ポールを固定するには重ね塗りしたモルタルが乾くのを待つ必要がありますので、今日はここまでです。


筆者のプロフィールはこちらです。



人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

ソーラーパネル8枚↓の出力をディープサイクルバッテリーに蓄電しオフグリッドで使用しています。
202010161717
しかし、深夜や雨/曇天時はバッテリー電圧が低下するため電力会社からの電気に自動で切り替えています。

その欠点を少しでも補うため小型の風力発電機↓を12月に購入(約200ドル)しましたが、
20211206DSC_0756
DIY施工に適した季節(春)になるまで待っていました。
20211206DSC_0757
かなり暖かくなってきましたのでDIY施工を始めることにします。

設置場所は、昨年サツマイモを植えた場所の近くです。
20220306furyoku101212460
設置場所の石(溶岩です)が崩れないようにモルタルで固めます。
20220312DSC_0448
そこに土台にするブロックを積みます。
20220312DSC_0450
この上に風力発電機用のポール↓(別売り)を建てる予定です。
20220312DSC_0452
モルタルが固まるのを待つ必要がありますので今日はここまでです。





筆者のプロフィールはこちらです。



人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

昨年10月、ソーラーパネル8枚とディープサイクルバッテリーによるオフグリッドソーラーを自作して運用を開始しました。

ソーラーパネル8枚 2.07kW
 285W 6枚
 250W 2枚
202010161717
ソーラーチャージコントローラー 6個
20200921_141535
ディープサイクルバッテリー 計12.96kW
 S27MF(90A×12V=1.08kW)12個(あと4個追加するか検討中)
注:ディープサイクルバッテリーは劣化を抑えるためには容量の半分程度を使用したら充電する必要があります。
20201015_140613
DC-AC正弦波インバーター(DC入力24V)出力2.0kW
20201011_163956
電源自動切替器 5kWまで切替可、切替時間10ms以下
(電力会社からの電気とインバーターの電気をバッテリー電圧により自動で切り替え)
20201017kirikae
このシステムで発電した電気(電力)でリビングのTV、レコーダー2台、ひかりTVチューナーや冷蔵庫を稼働させていますが、バッテリーの劣化を抑えるためバッテリー電圧が低下すると電力会社の電気に自動的に切り替えるようにしています。

注:(車に使われている)鉛バッテリーやディープサイクルバッテリーは放電により一定値以下に電圧を低下させるとバッテリー劣化が進みます。夜間は太陽光では充電できないので放電するだけになり電圧が低下します。

そこで上記の欠点を補うために、夜間でも風が吹けば発電できる風力発電(小型)を導入したいと思います。

ちなみに、当初より、いずれは小型の風力発電を導入するつもりでした。
プチ・オフグリッドソーラー3の概要 (←2018年10月10日の記事)

20181010puchi3gaiyo


最近は、小型の風力発電機が入手しやすい価格(約200ドル)になってきましたので(中華製ですが・・)、AliExpressで取り寄せました。↓
20211206DSC_0756
とりあえず、ローターだけ組み立てました(直径 約1.3m)
20211206DSC_0757
5枚羽根で最大出力は約600Wです。

庭のどこに設置するか思案中です・・



筆者のプロフィールはこちらです。



人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

先週初めまで観音寺市の実家に滞在していました。香川県は、雨が少ないため、ため池がたくさんあり実家の近くにも点在しています。
20200202_172817
↑のため池の左側もため池です。
20200202_172927
夕陽を見ながらしばらく散策しました。
20200202_172042
散策した翌日、瀬戸大橋を渡り山陽道、新名神、新東名のルートで伊豆高原へ戻りました。

途中、宝塚、ではなく昨年オープンした宝塚北サービスエリアに寄りました。

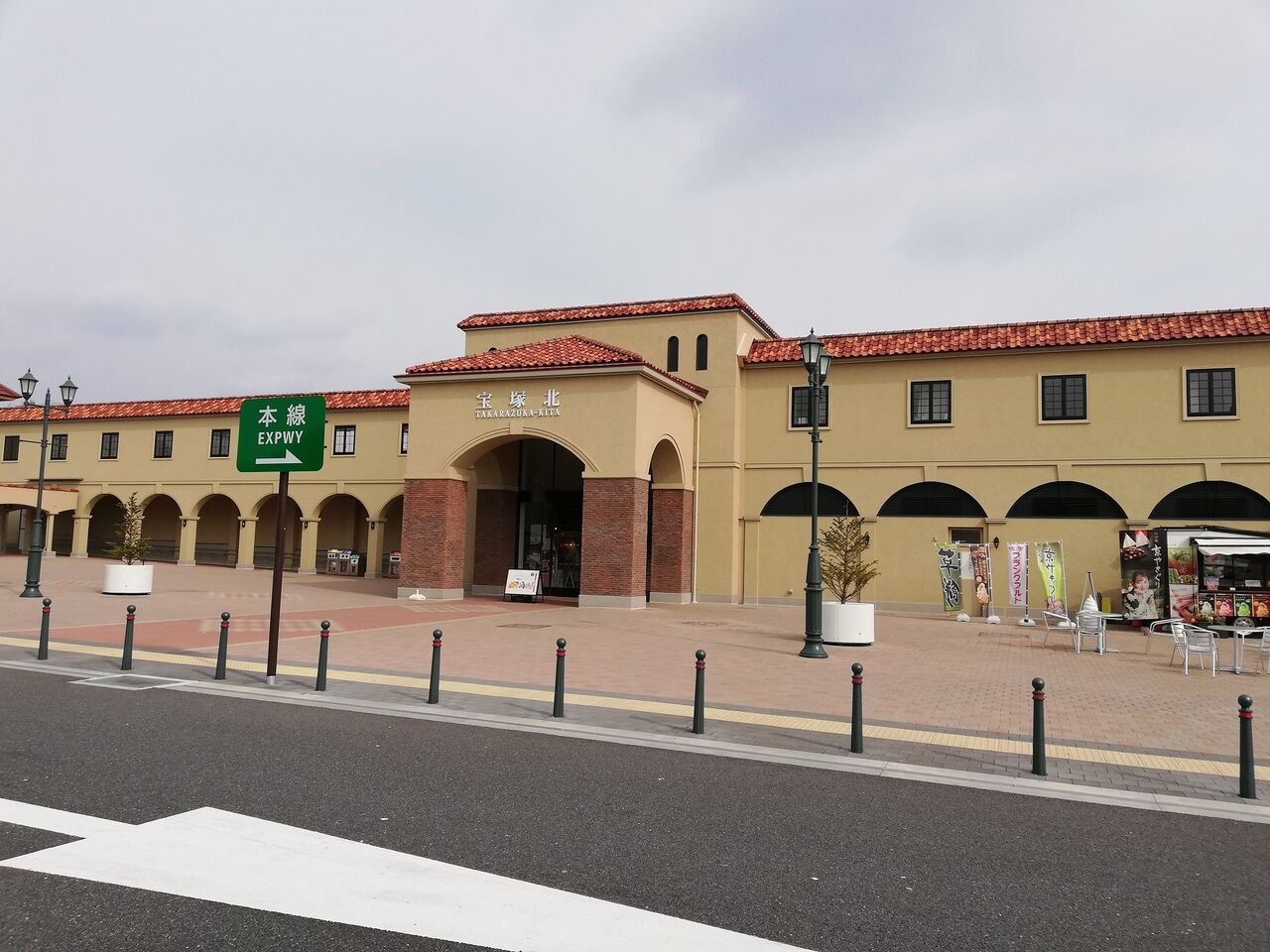

20200203_122823

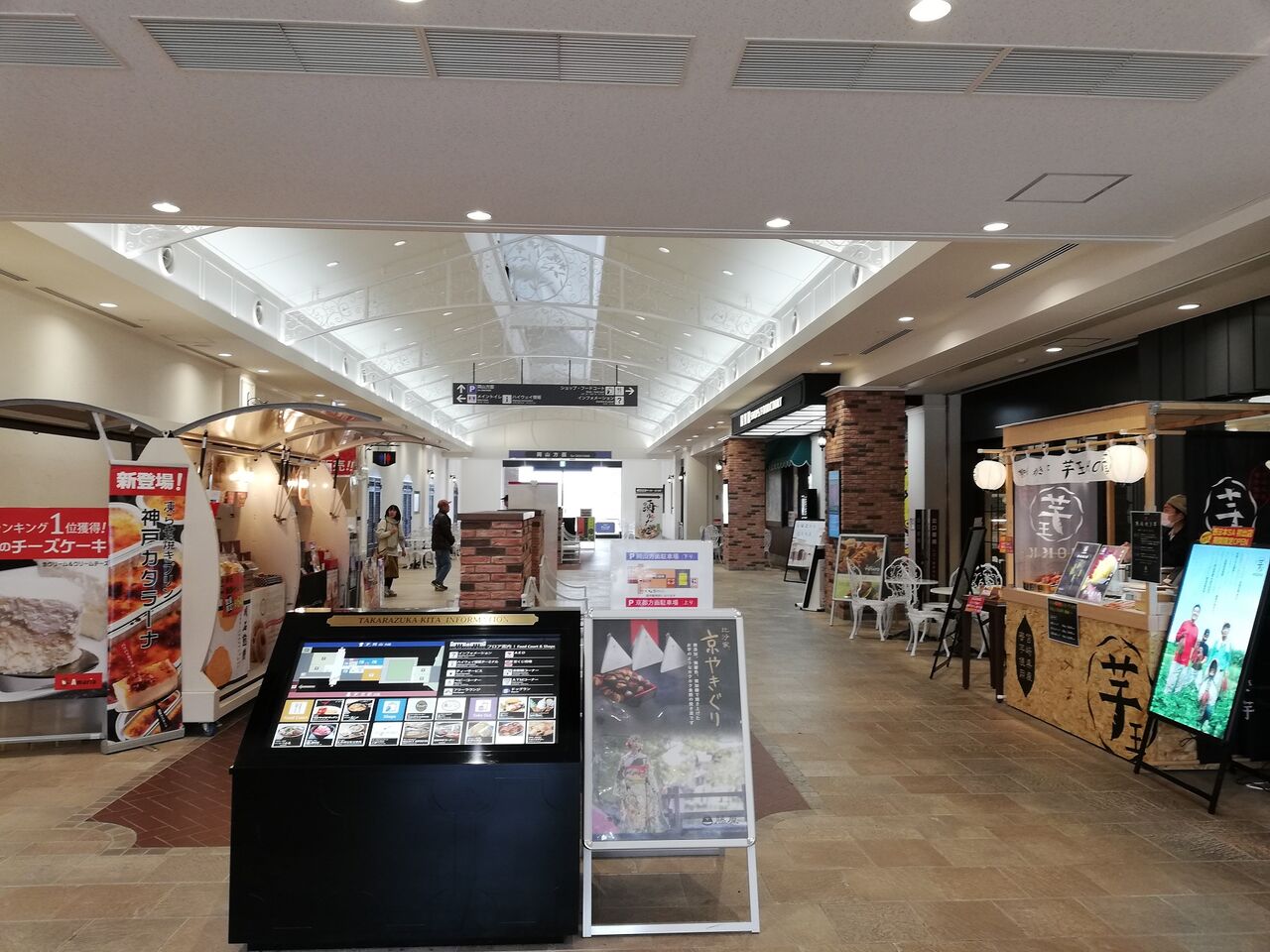

宝塚市中心部「花のみち」周辺の南欧風景観をイメージして造られたようです。
20200203_125502

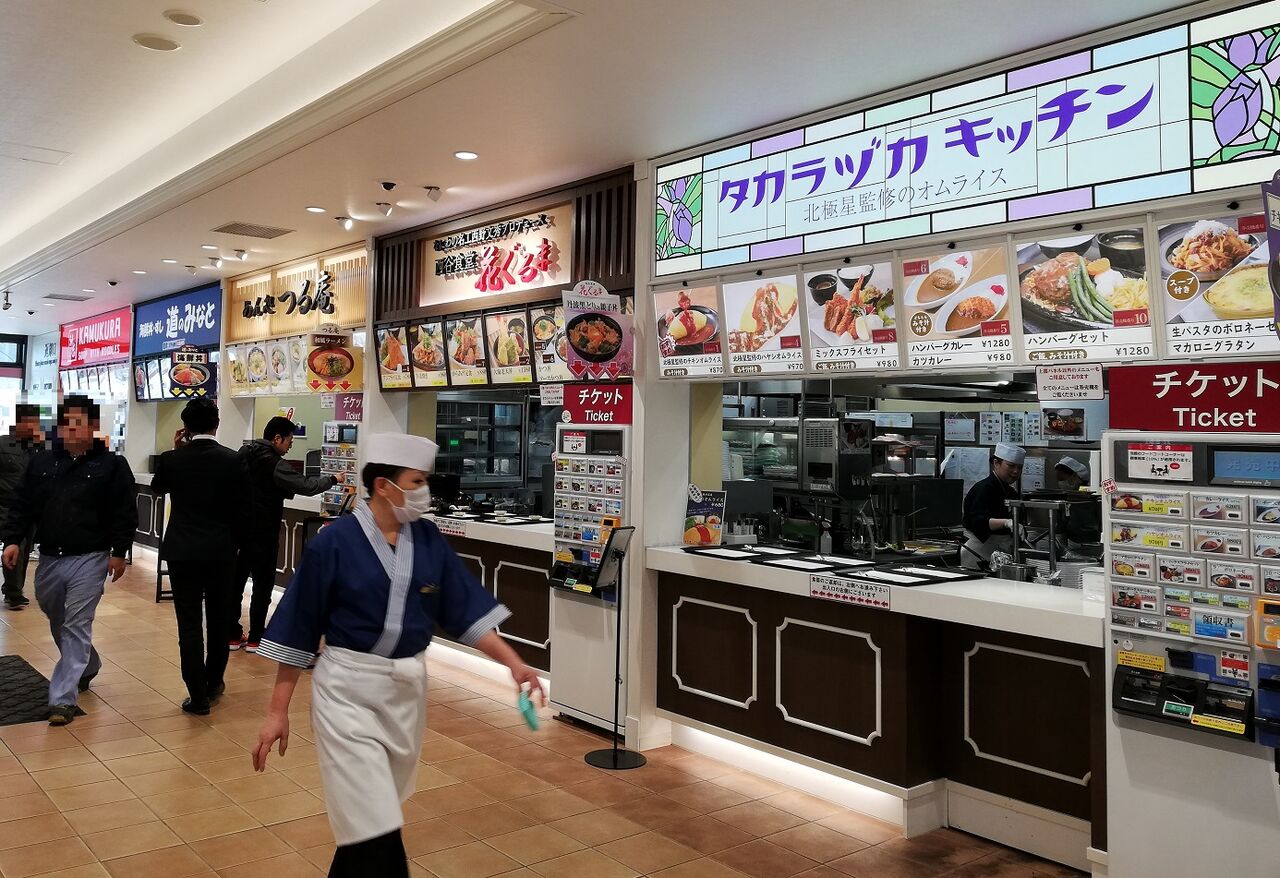

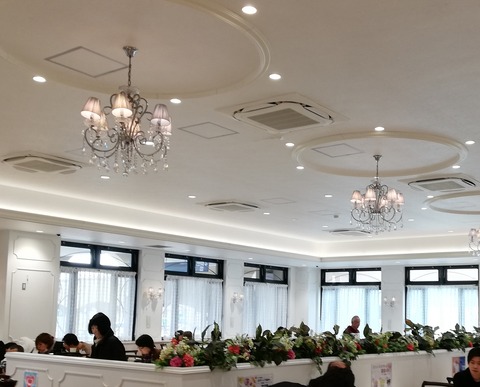

フードコートです。
20200203_123327
20200203_123320
トイレも高級ホテルのようです。(写真はお借りしました)
1DX6016
伊豆高原から観音寺市へ向かう途中、新東名の遠州森町PAで太陽光と風力ダブル発電の照明灯を見かけましたが、

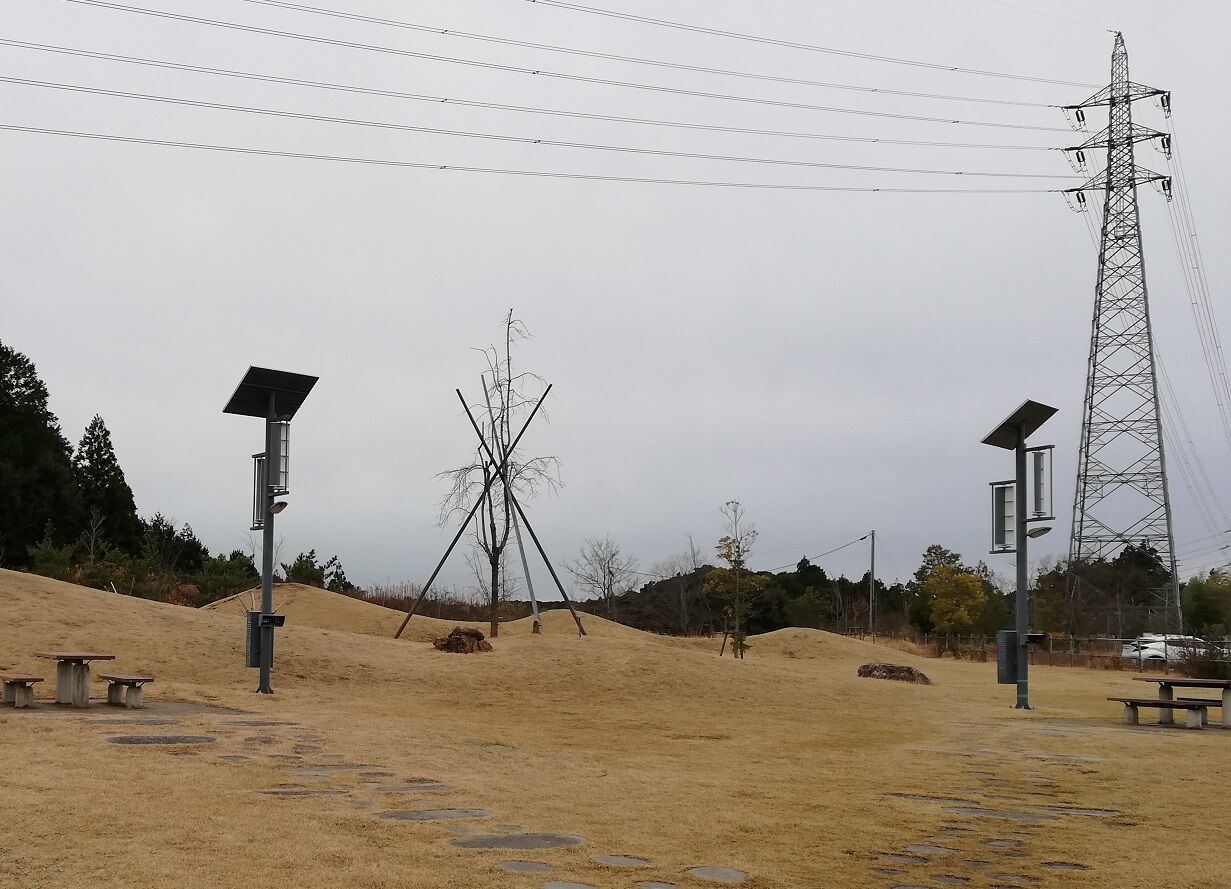

伊勢湾岸自動車道の湾岸長島PAで別タイプの太陽光と風力ダブル発電の照明灯を見つけました。
20200203_154413
量産してコストを下げ、もっと普及すると良いのですが・・・


それでは、2/9~10の発電量です。(各発電所の仕様はこちらです)

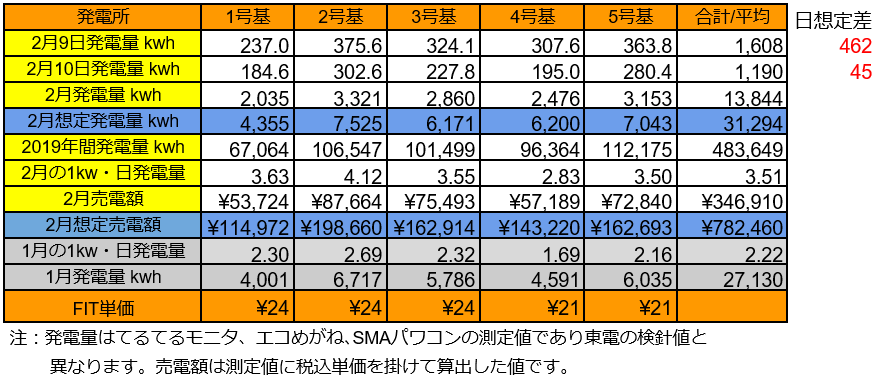

2/9の5基合計の発電量は1,608kWh(日想定差+462kWh)、2/10は1,190kWh(日想定差+45kWh)でした。パネル1kwあたり1日の発電量は3.50から3.51kWhにアップしました。
20200210pv

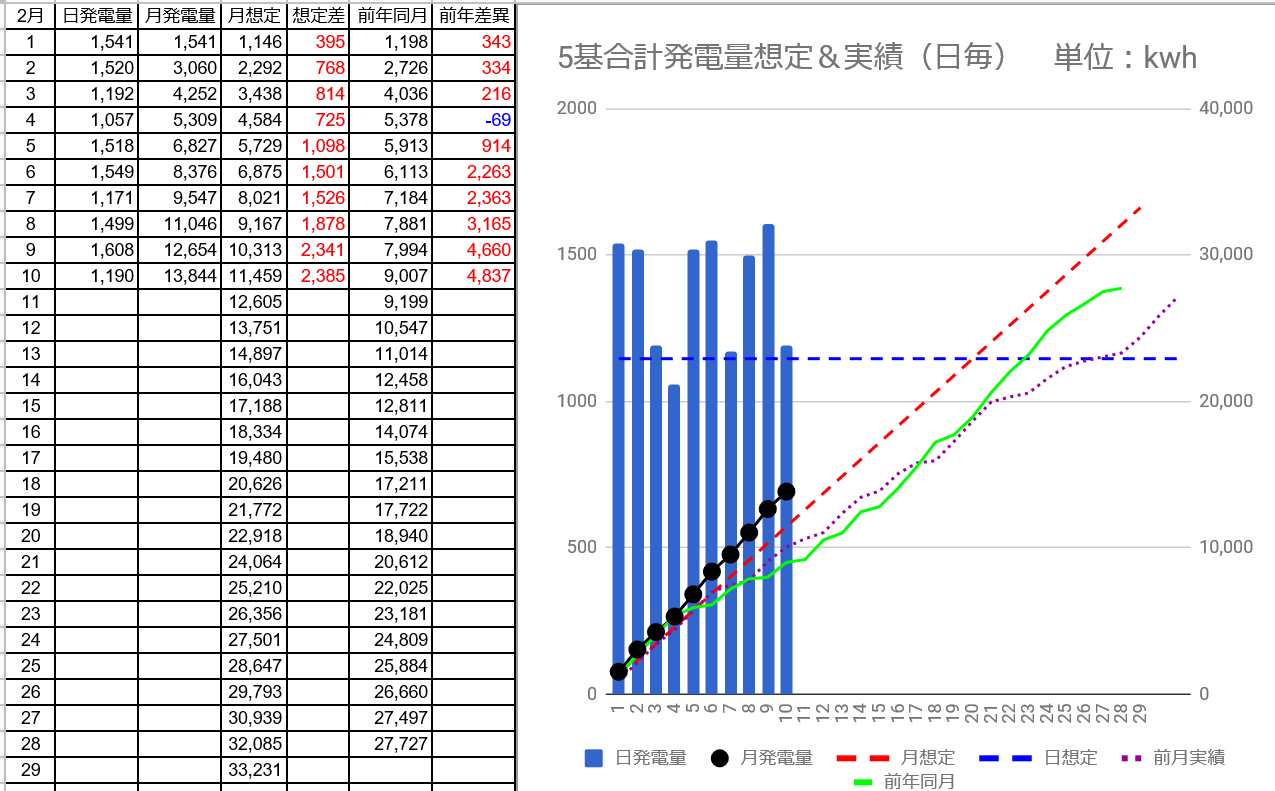

月発電量は13,844kWhで想定との差異は2/8の+1,878kWhから+2,385kWhに拡大しました。(^^♪
20200210pvm
しかし、2/13から18の天気予報が良くないですね・・・
20200211tenki10



筆者のプロフィールはこちらです。

人気ランキングに参加しています。下のボタンをポチッと押して応援をお願いします。ボタンを押すと人気ランキングが表示されます。

太陽光発電の関連情報がたくさんあります。


にほんブログ村


太陽光発電ランキング

パソコンの方はCTRLキーを押しながらボタンをポチッと押すとこのページを表示したまま、ランキングが別ページに開きます。


別荘生活・田舎暮らしの情報はこちらです。


にほんブログ村


週末別荘生活ランキング

太陽光発電の一括見積もり



太陽光発電の物件探しはこちらです。

メガ発
https://mega-hatsu.com/

タイナビ
https://www.tainavi-pp.com/

エコの輪
https://www.taiyo-co.jp/

スマエネ
https://sma-ene.jp/


こんにちは ふじやん です。

今週は、うどん県(香川)にある実家に所用のため帰省しています。

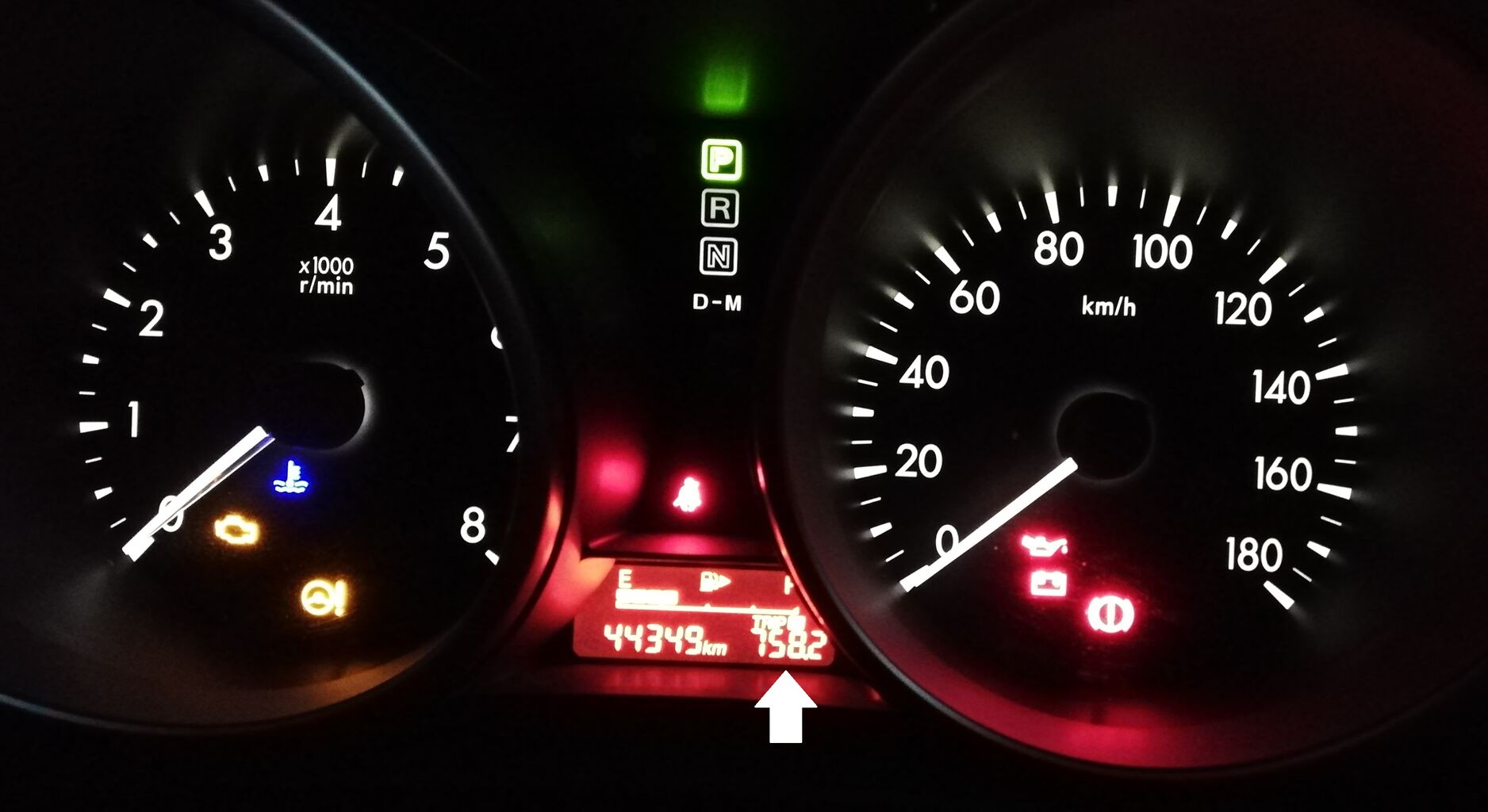

伊豆高原(伊東市)から観音寺市まで片道700km近いロングドライブでした。
20200128_174921
注:出発時にリセットしていますが、実家に到着後に1日ほど走った後の写真です。

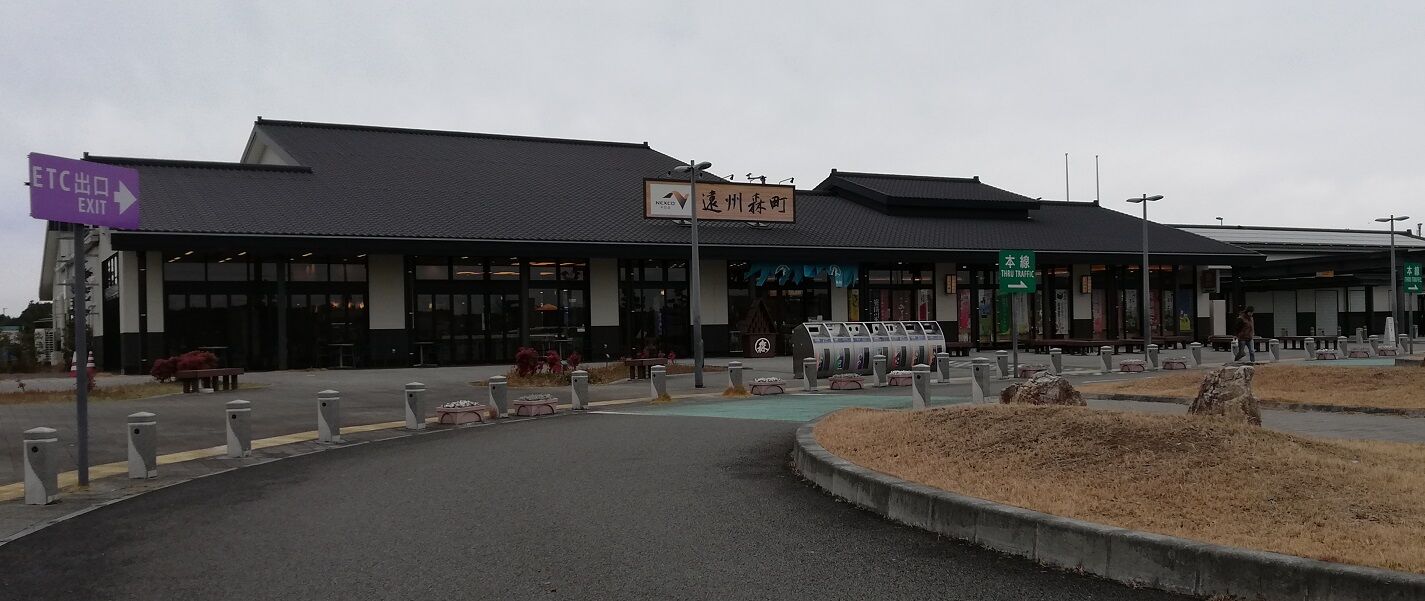

実家に帰る途中、新東名の遠州森町PAで興味を惹くものを見かけました。
20200127_105634

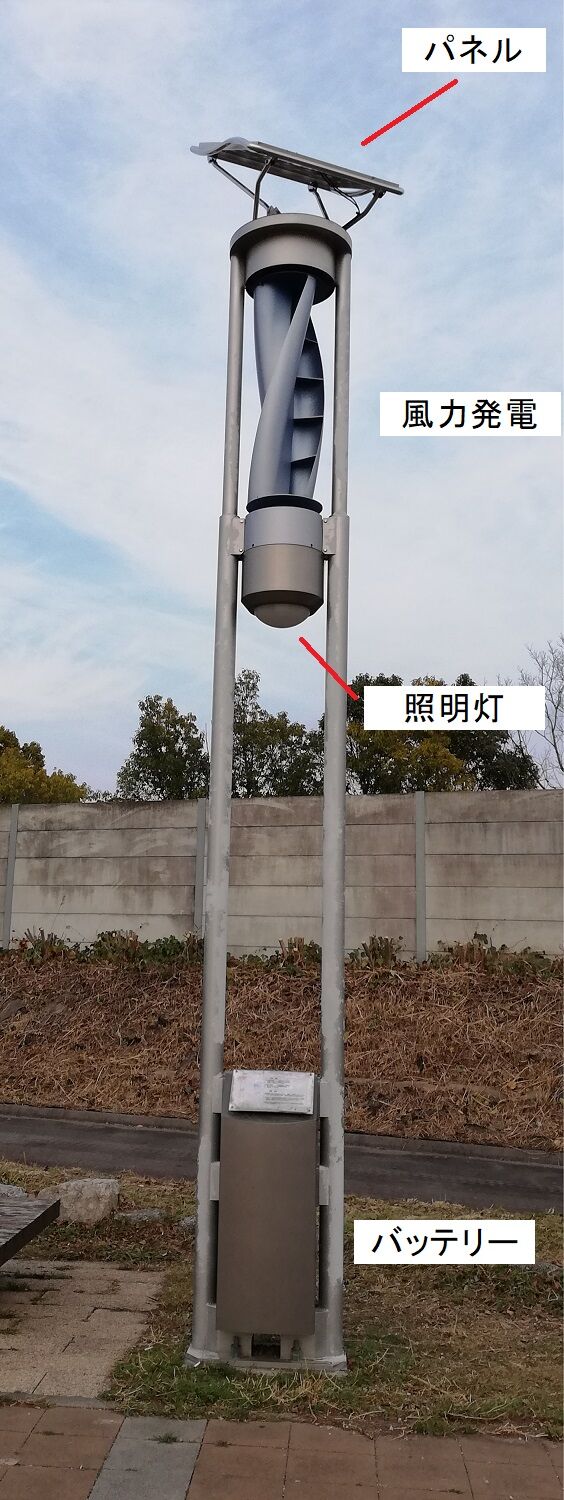

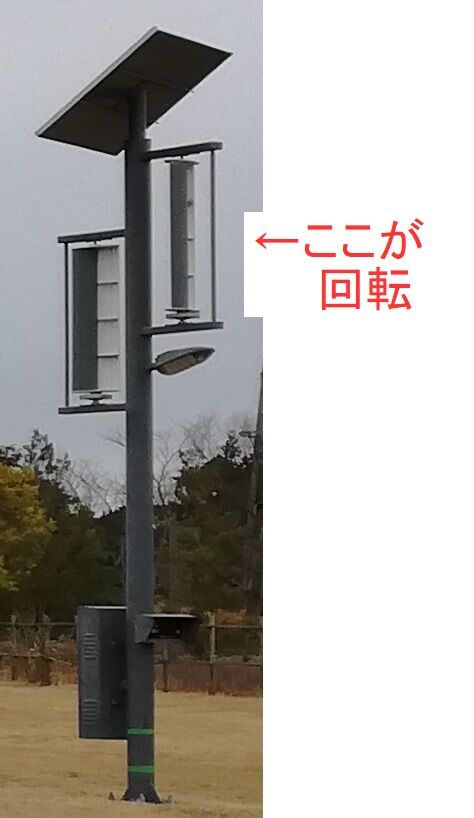

太陽光と風力のダブル発電による照明灯です。
20200127_105626
安ければ購入したいところです(でも高そうです・・・)
20200127_105627
自宅のオフグリッドソーラーも、太陽光と風力のダブル発電にしようと考えている筆者です。

実家に帰った翌日のランチは、もちろん、うどんです。
20200128_115827
白味噌あん餅うどん?!です。

西讃の一部(観音寺市・三豊市付近)では、白味噌あん餅お雑煮を食べる風習があり、筆者も子供の頃食べていました。

こしのある讃岐うどんと白味噌あん餅お雑煮のマリアージュを美味しく頂きました。

お店は、かなくま餅・手打うどんの福田(観音寺市)です。
20200128_121053



それでは、1/28~29の発電量です。(各発電所の仕様はこちらです)

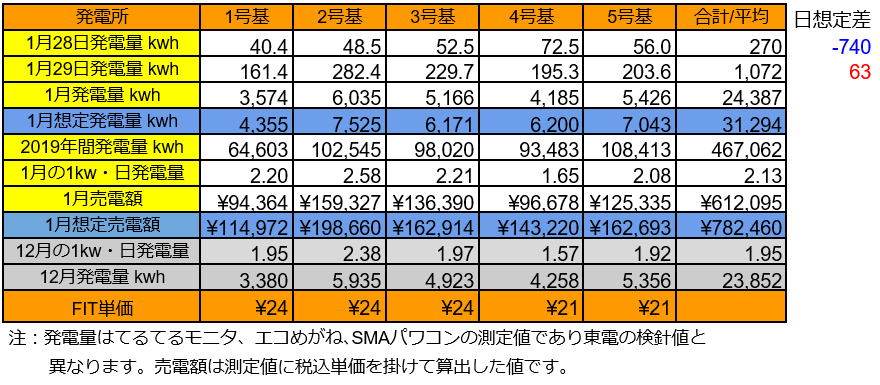

  • 1/28の5基合計の発電量は僅か270kWh(日想定差-740kWh)、1/29は1,072kWh(日想定差+63kWh)でした。パネル1kwあたり1日の発電量は2.16から2.13kWhにダウンしました。
20200129pv

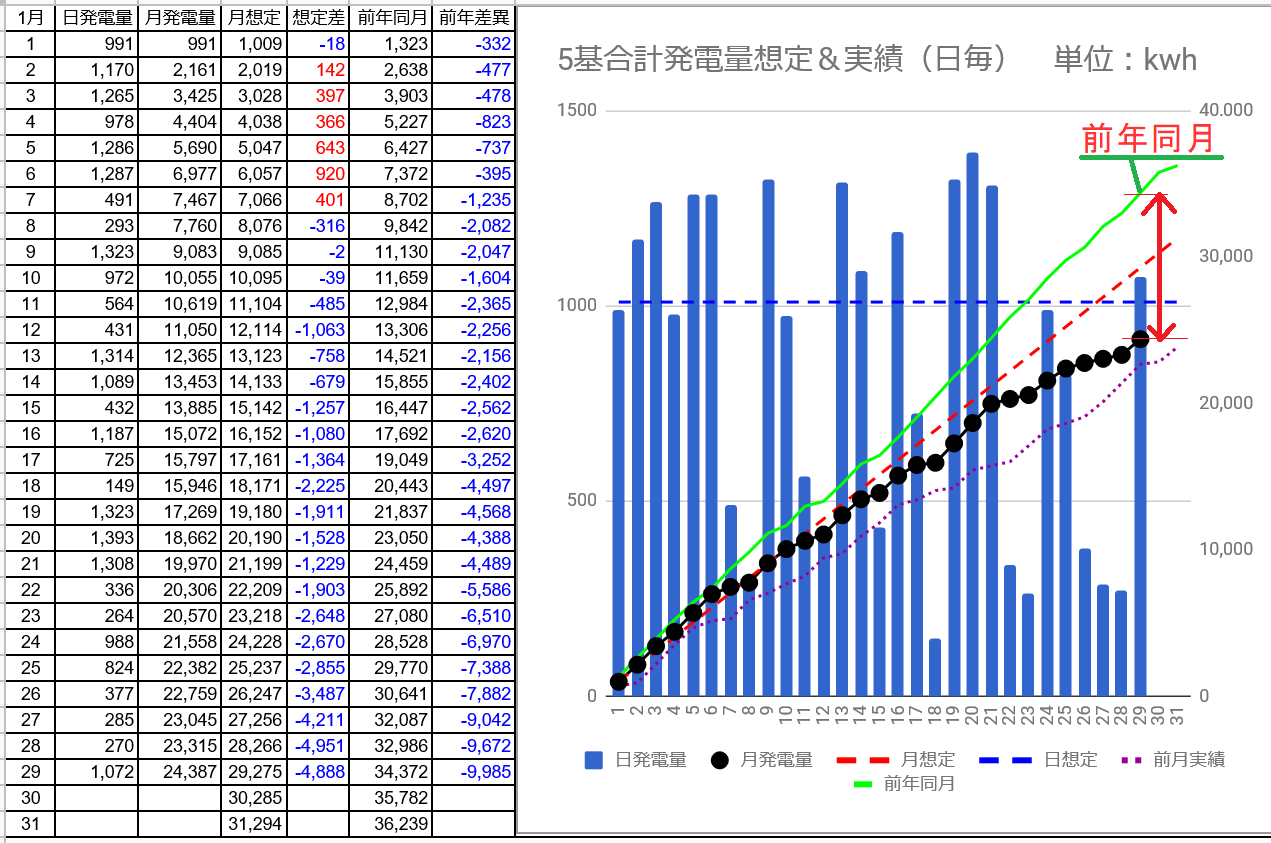

月発電量は24,387kWhで想定との差異は1/27の-4,703kWhから-4,888kWhに拡大しました。
20200129pvm
前年同月との差異はもう少しで1万kWhに達する-9,965kWhまで拡大しました。今日・明日は好天予報のため少しでもリカバリーして欲しいと思います。
